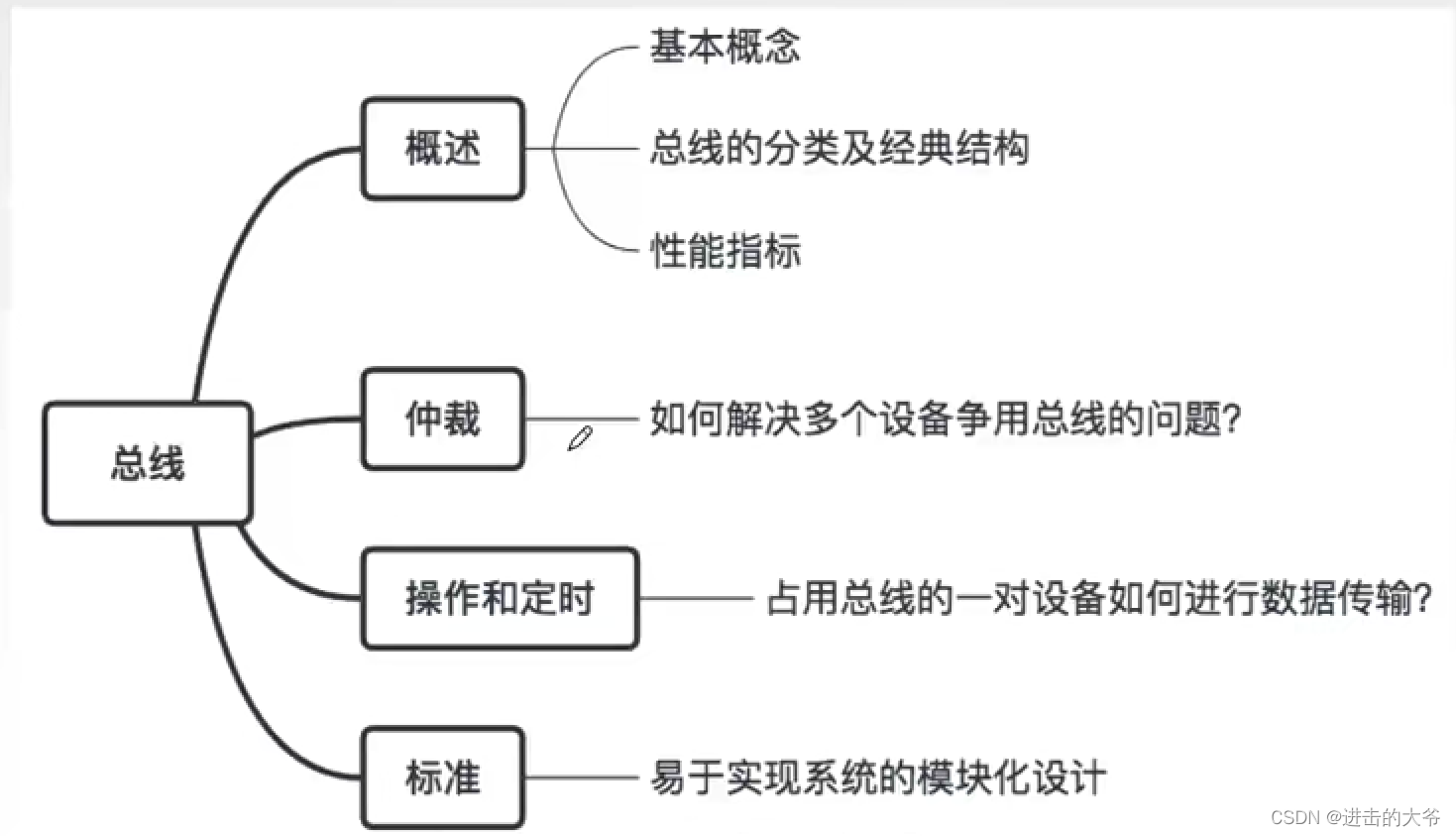

26考研 | 王道 | 计算机组成原理 | 六、总线

6.1 总线概述

计算机使用总线结构便于增减外设，同时减少信息传输线的条数

在这里插入图片描述

总线简图

在这里插入图片描述

总线的物理实现

在这里插入图片描述

1. 总线概述

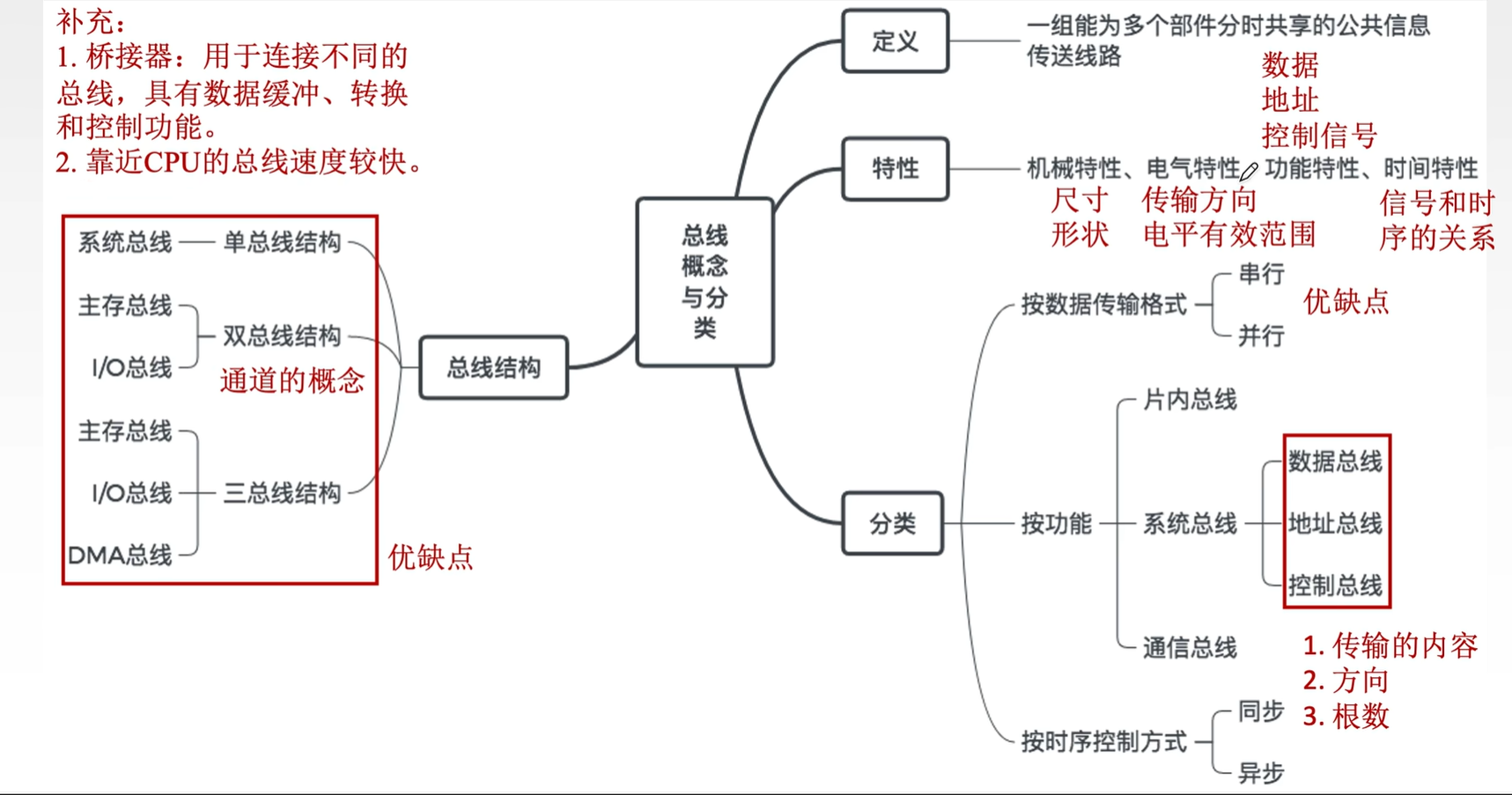

image-20250611153527974

image-20250611150629177

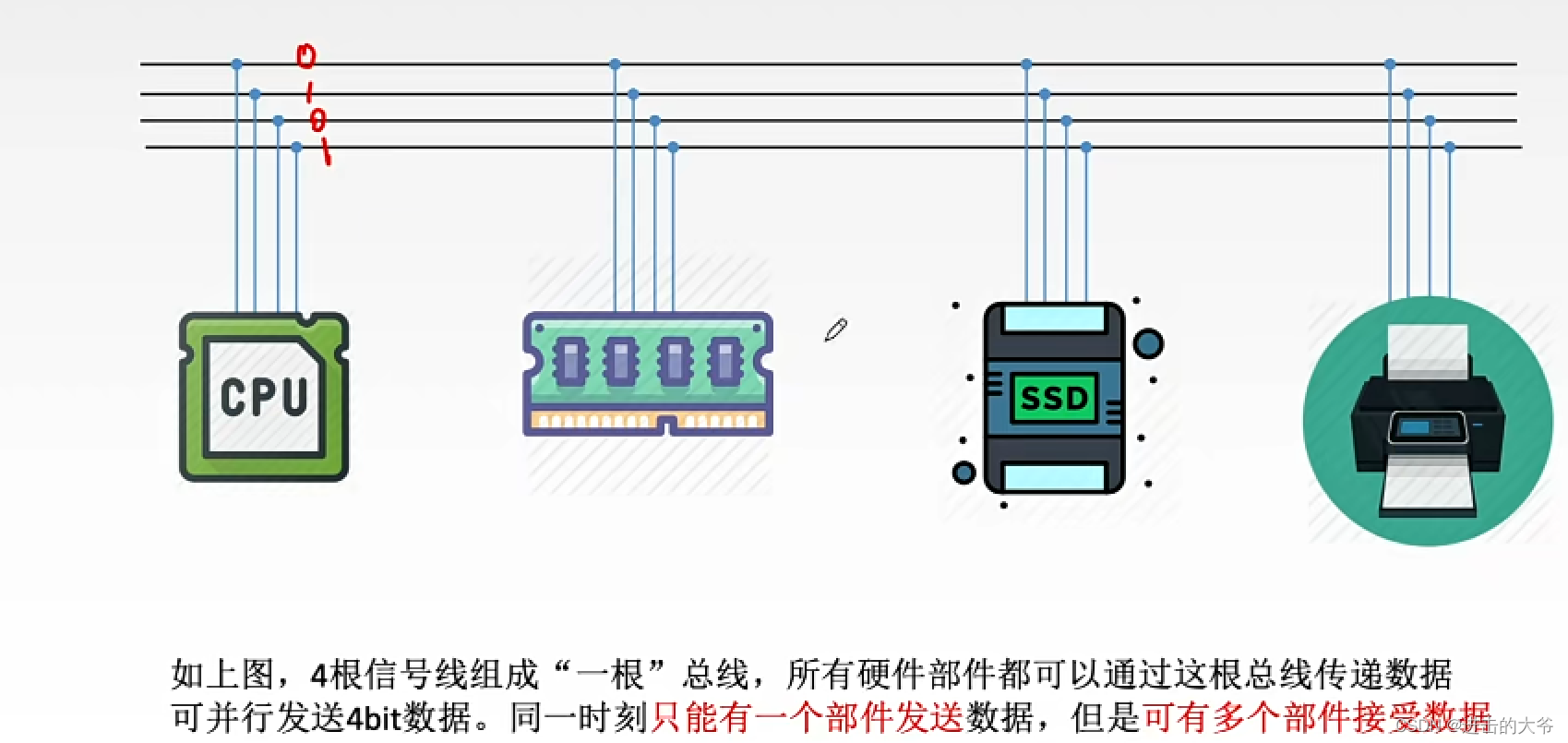

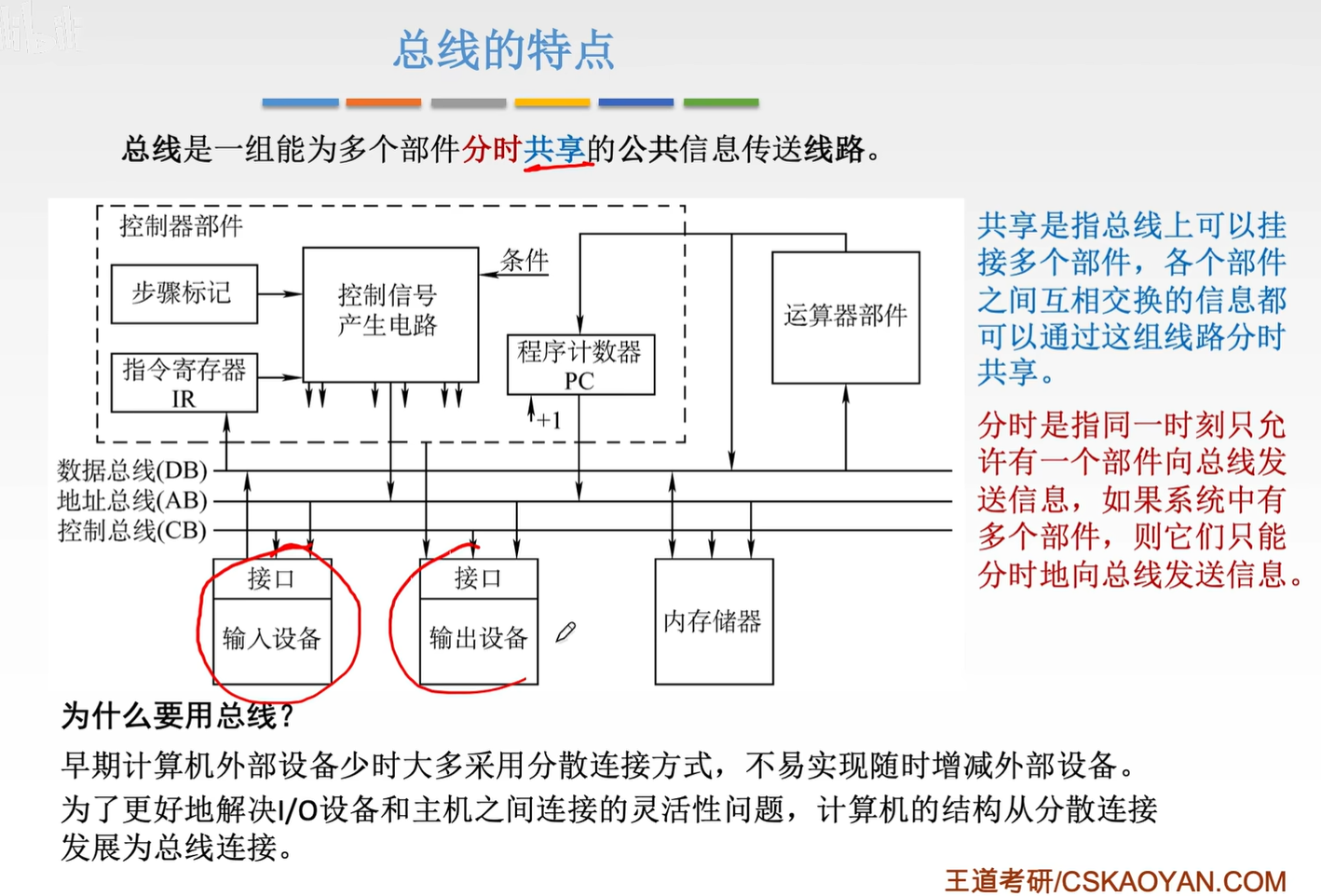

同一时刻只能有一个部件发送信息，但是各个部件可以同时从总线接收数据

在总线上，同一时刻只能有一个主设备控制总线传输操作

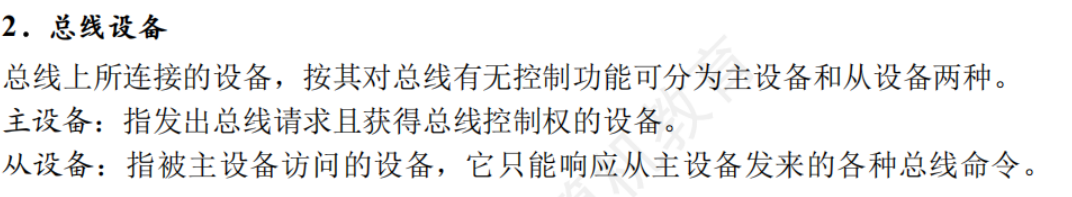

image-20250611151603692

总线的特性

1.机械特性:尺寸、形状、管脚数、排列顺序

2.电气特性:传输方向和有效的电平范围

3.功能特性:每根传输线的功能(地址、数据、控制）

4.时间特性:信号的时序关系

在这里插入图片描述

在这里插入图片描述

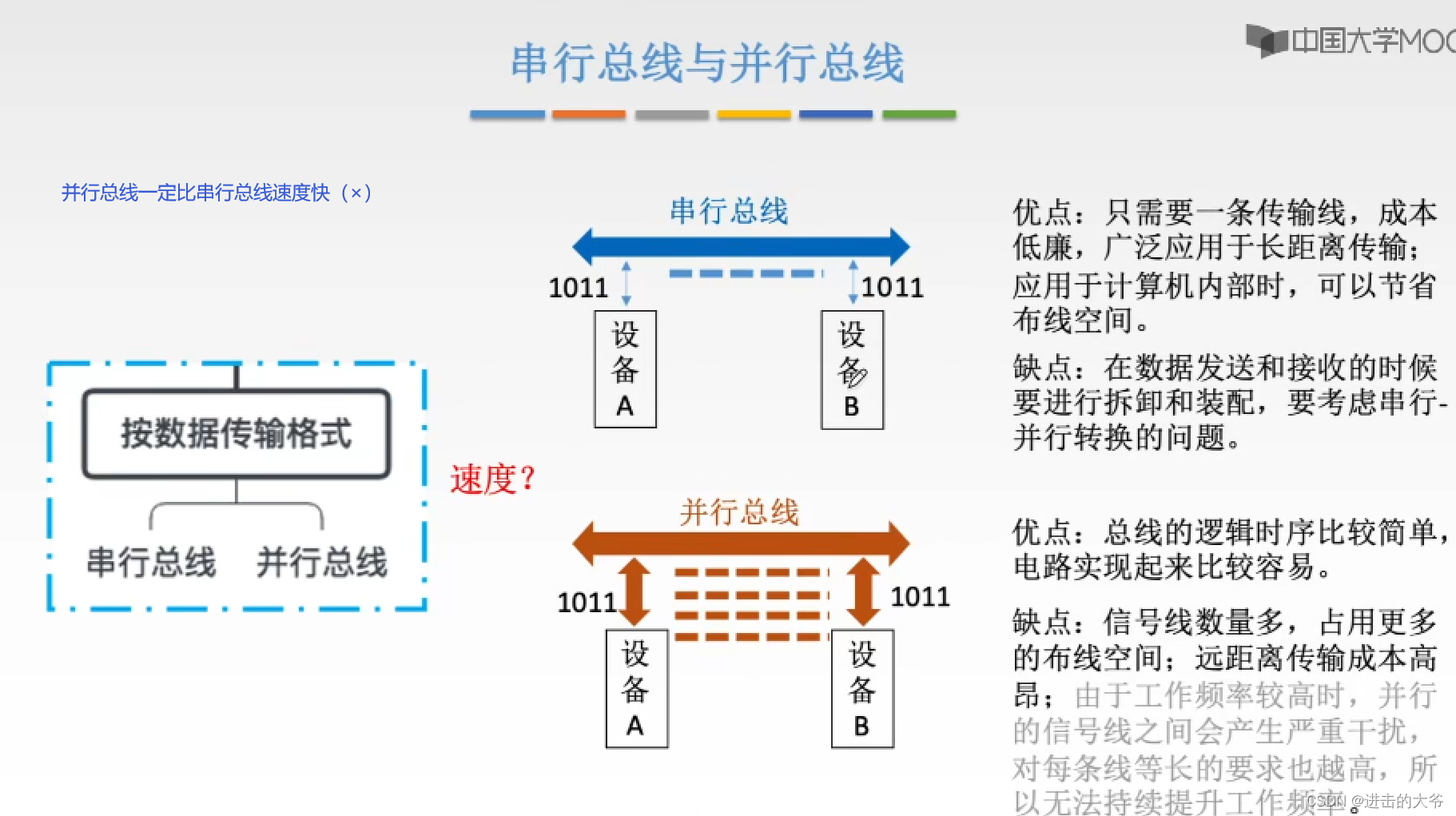

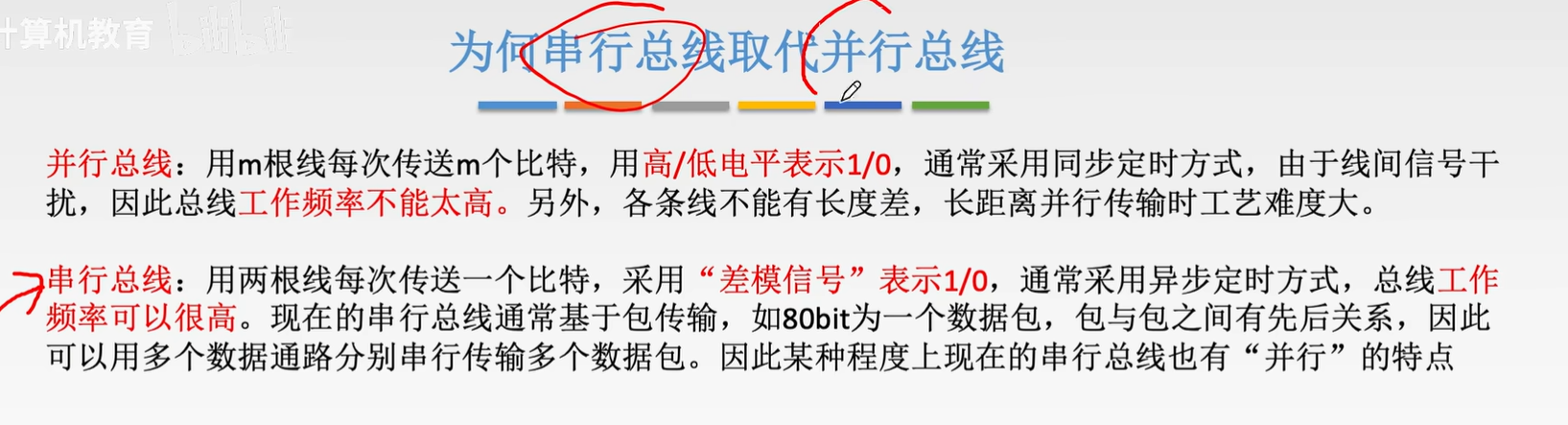

串行总线抗干扰能力比较强。

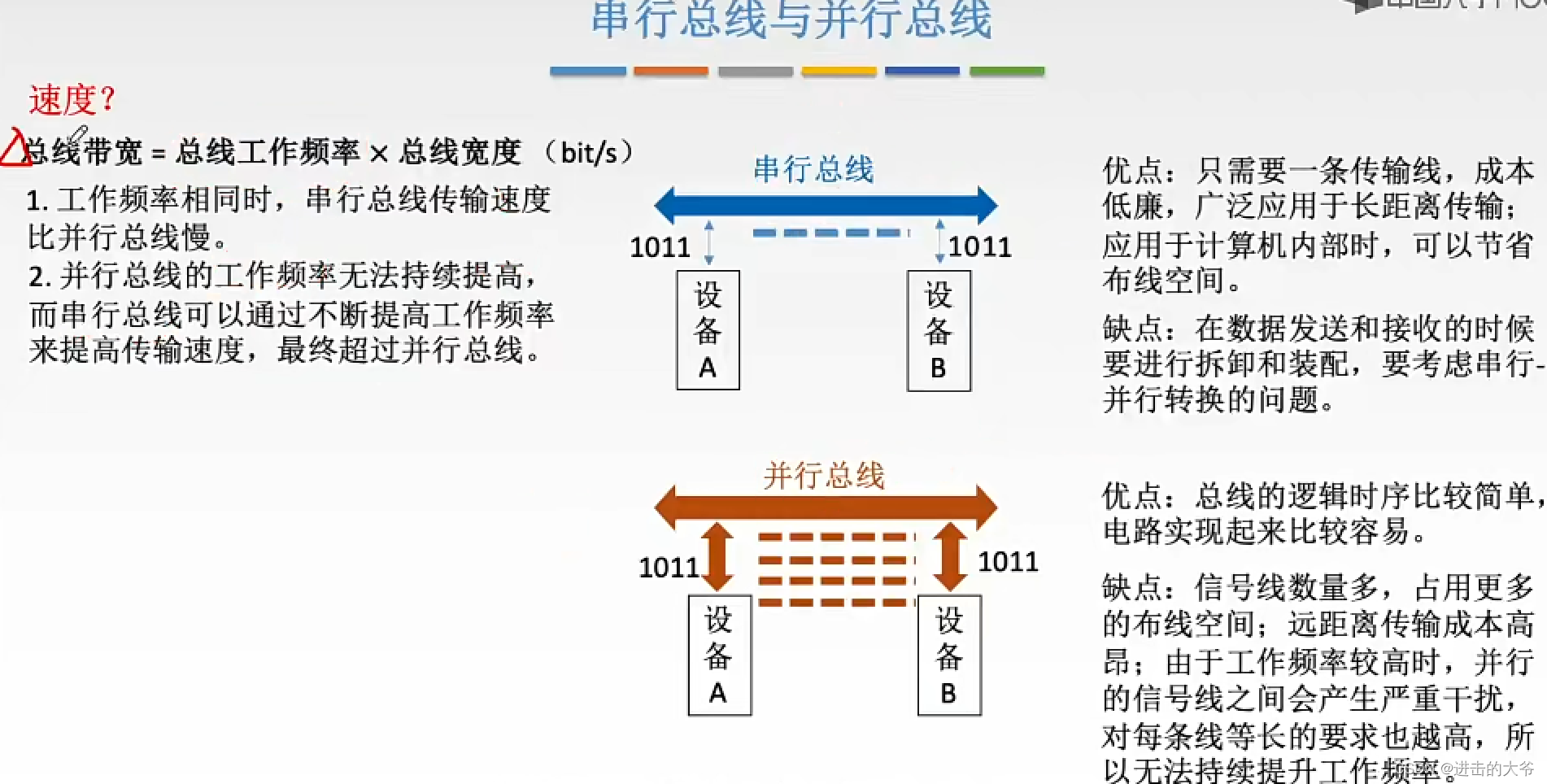

并行总线与串行总线并不一定谁就比谁快，并行总线工作频率高的时候会有严重干扰，所以频率不能太高

而串行总线虽然不行一次传很多个但是频率可以很高

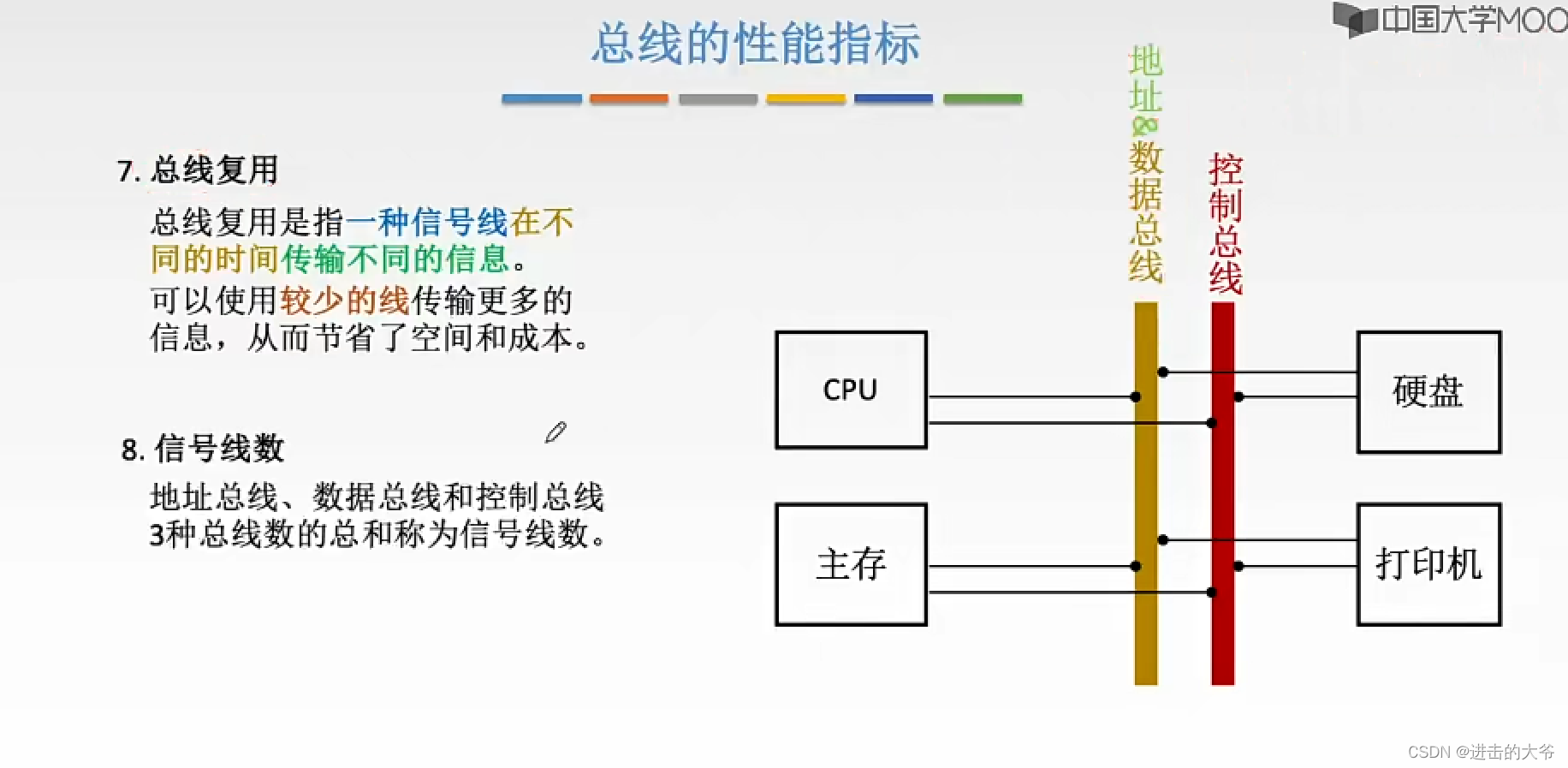

不同信号在同一条信号线上分时传输的方式称为总线复用方式

主存通过总线的类型来识别信息是地址还是数据

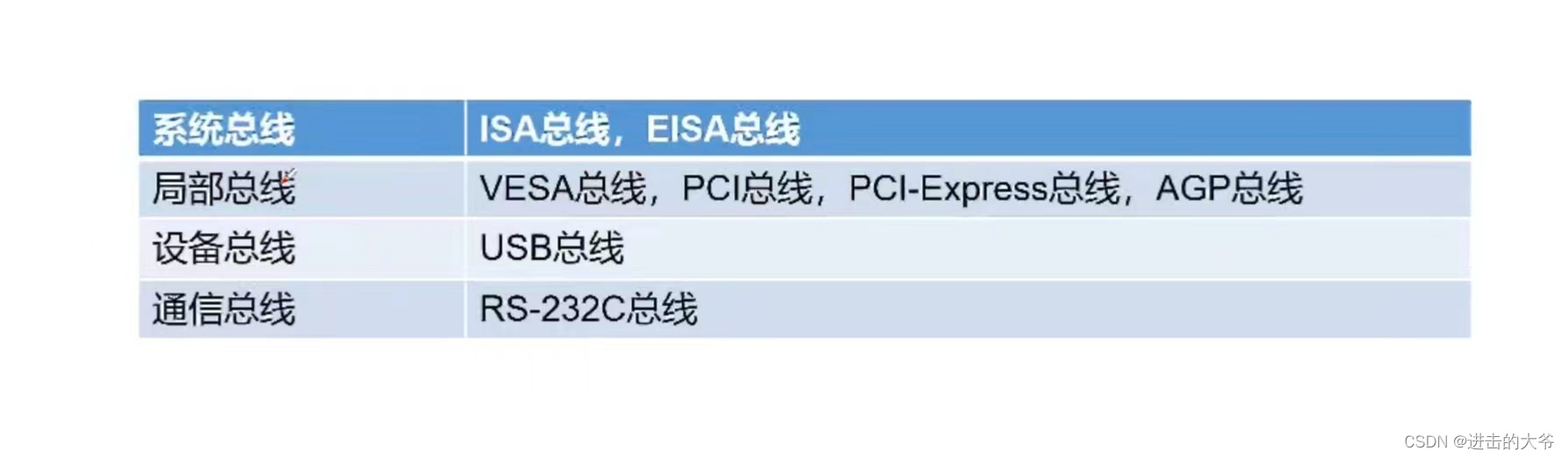

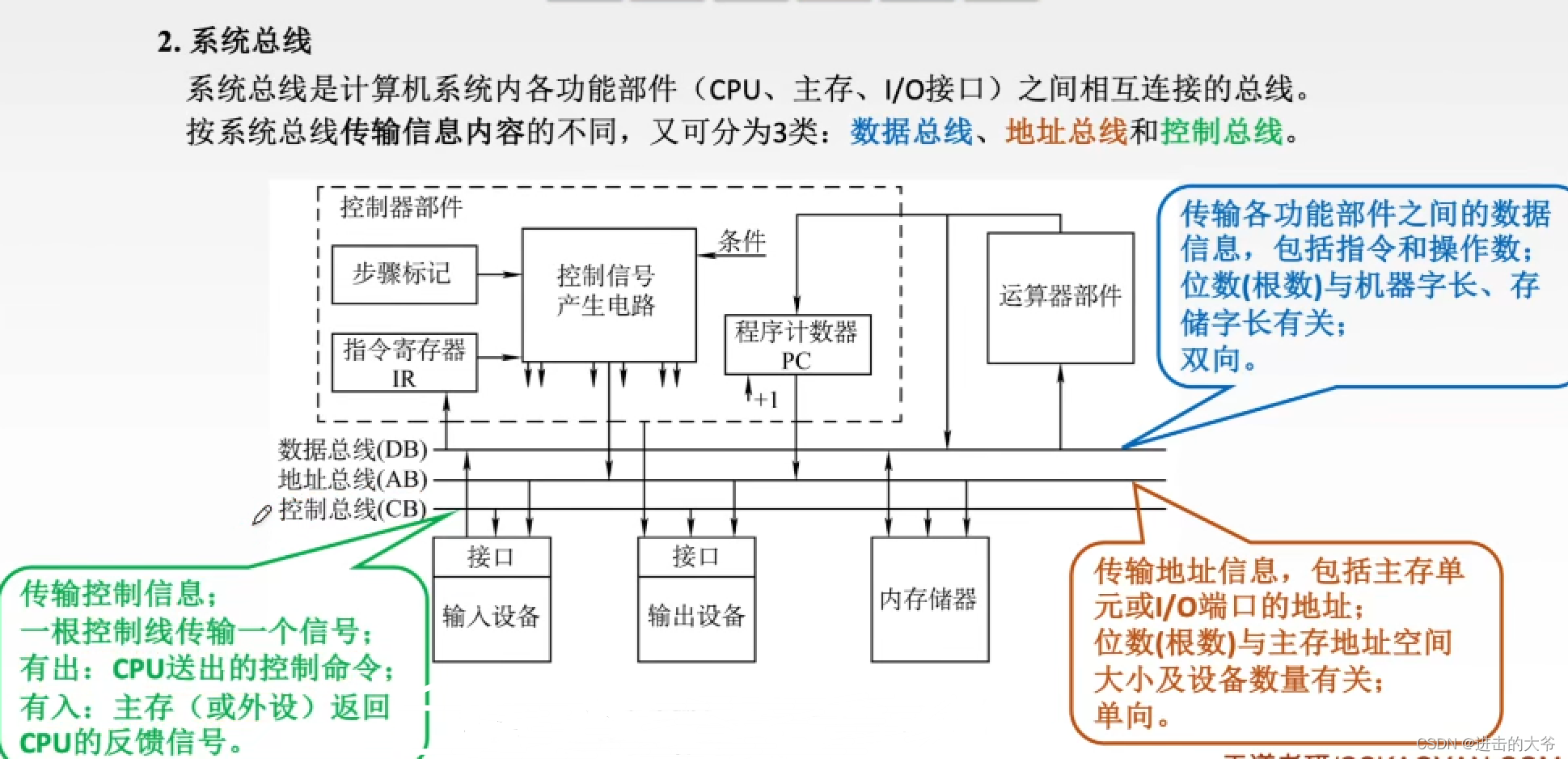

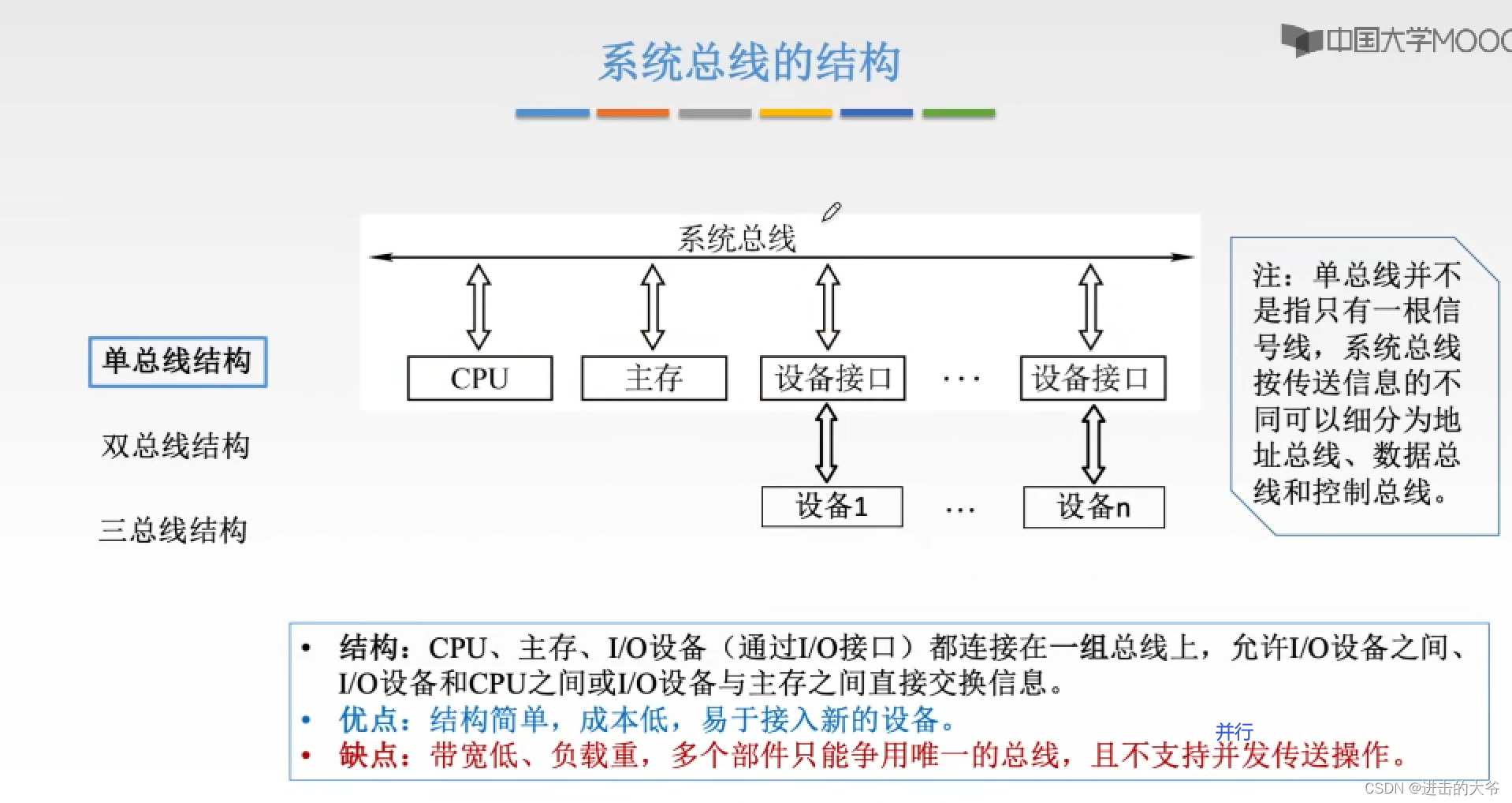

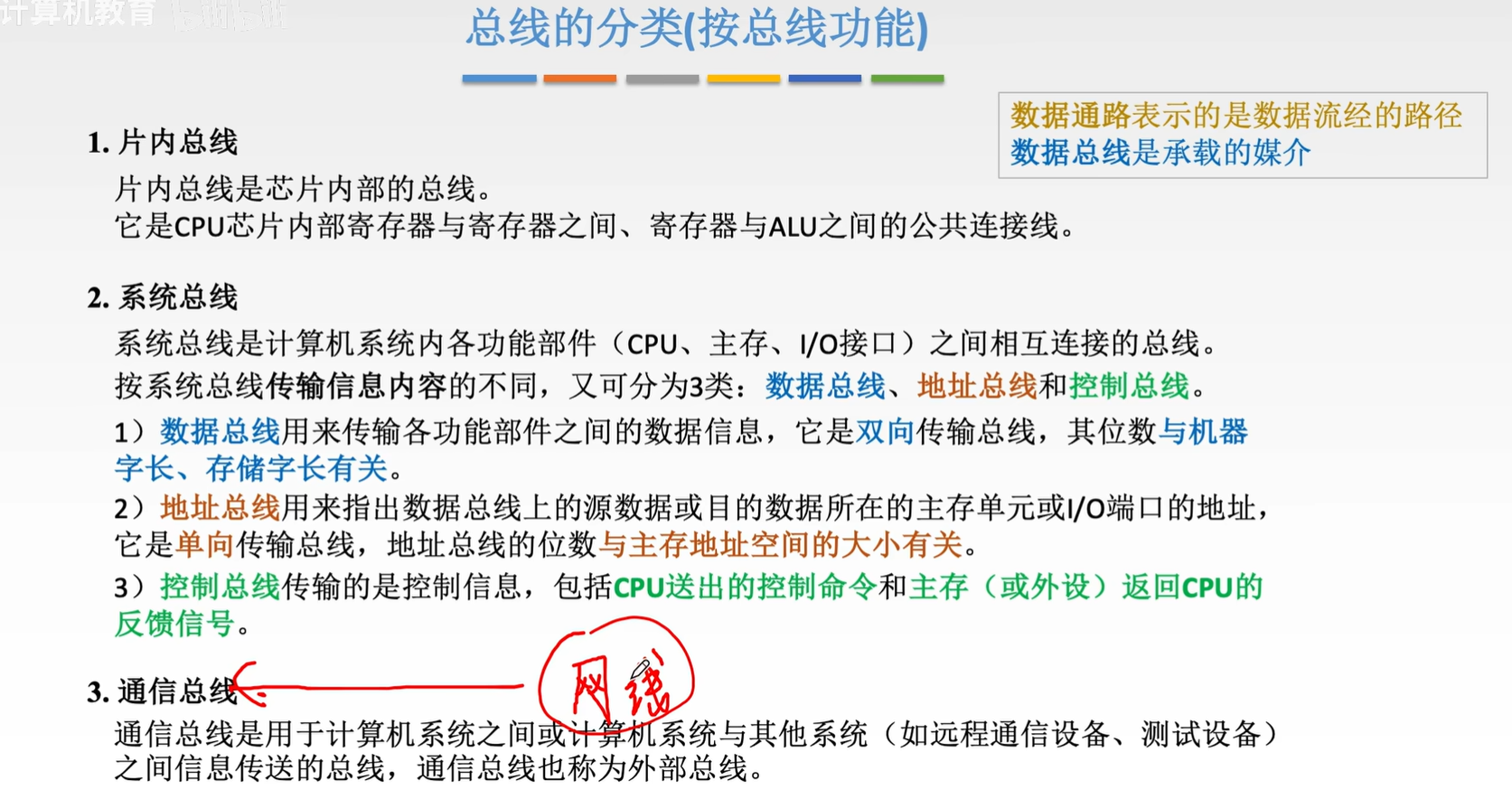

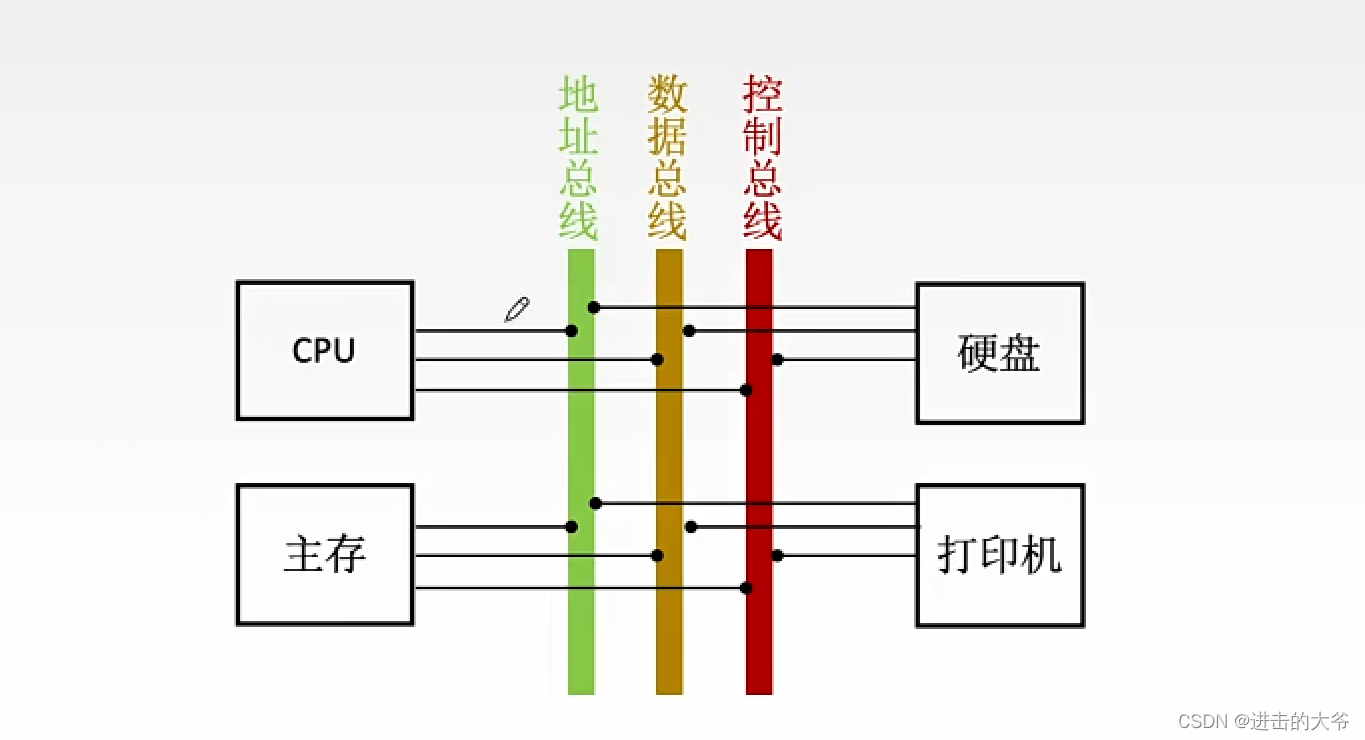

总线的分类（按总线功能)

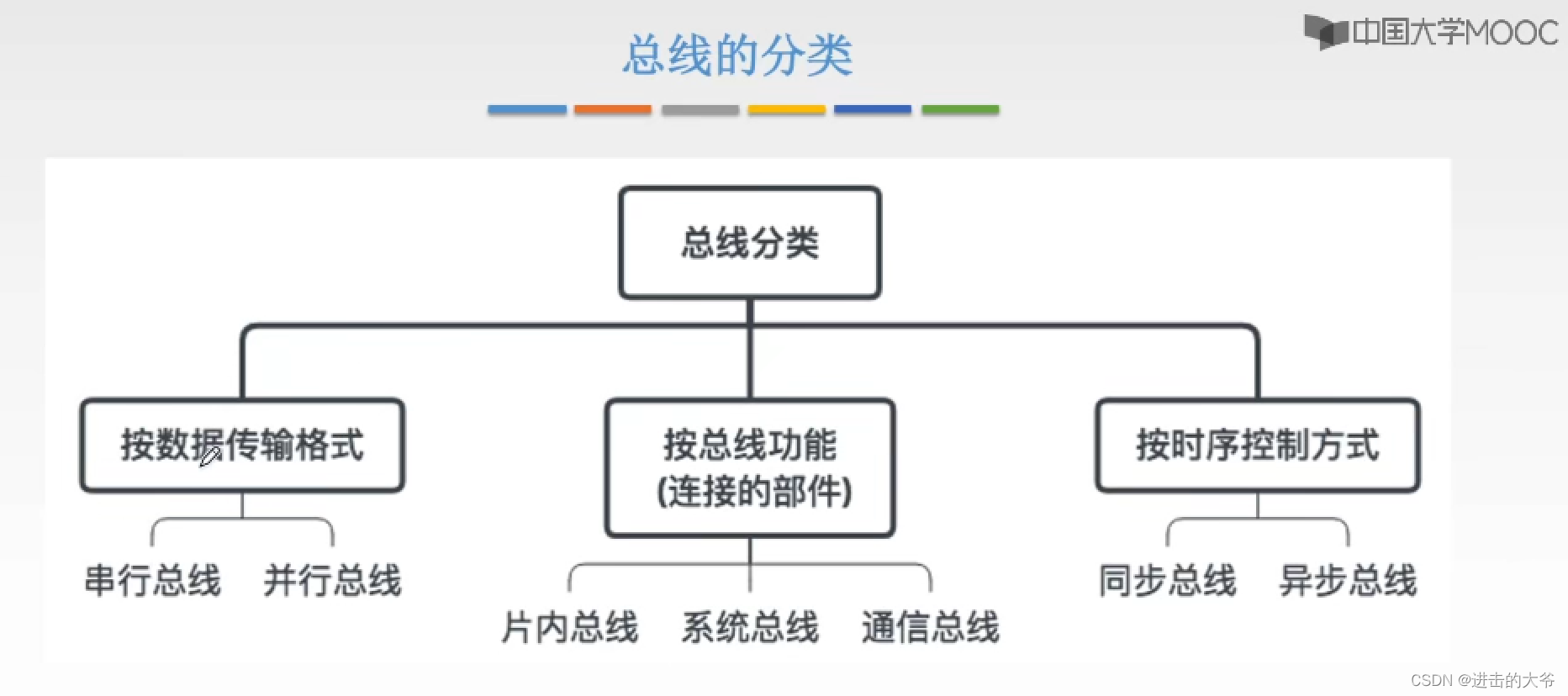

image-20250611152324769

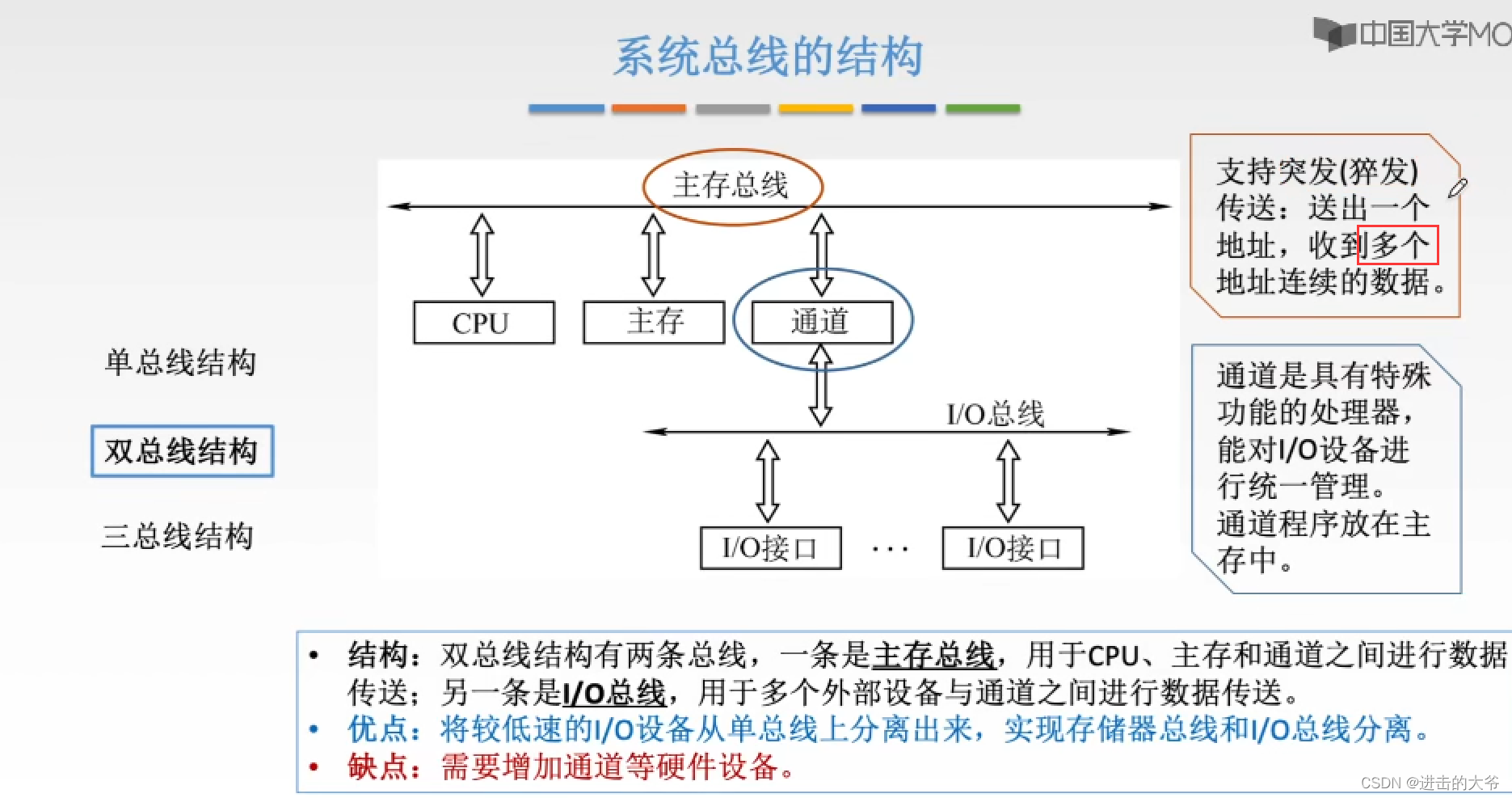

在这里插入图片描述

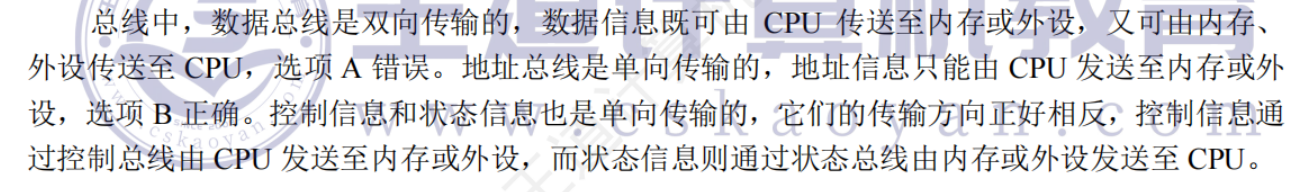

image-20250611211140209

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

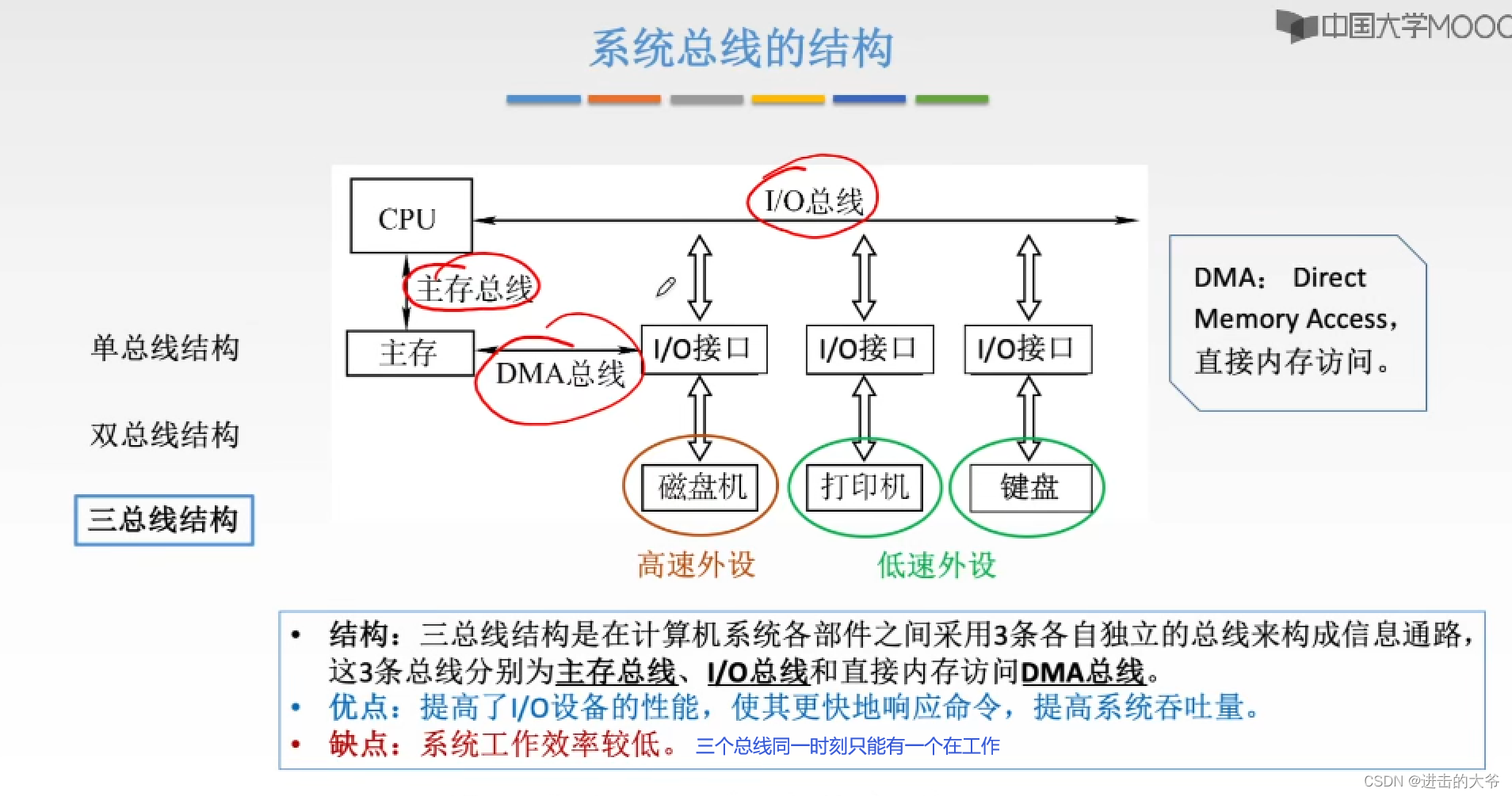

效率低是因为三个总线同一时刻只能有一个在工作

在这里插入图片描述

桥接器还会负责串并行转换、总线仲裁

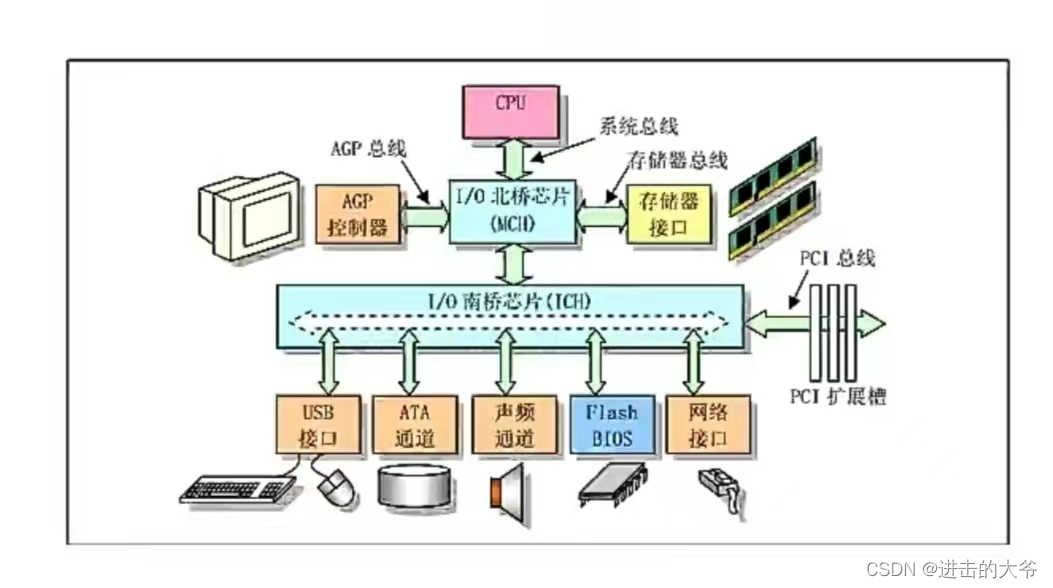

多总线结构中，总线之间须通过桥接器相连

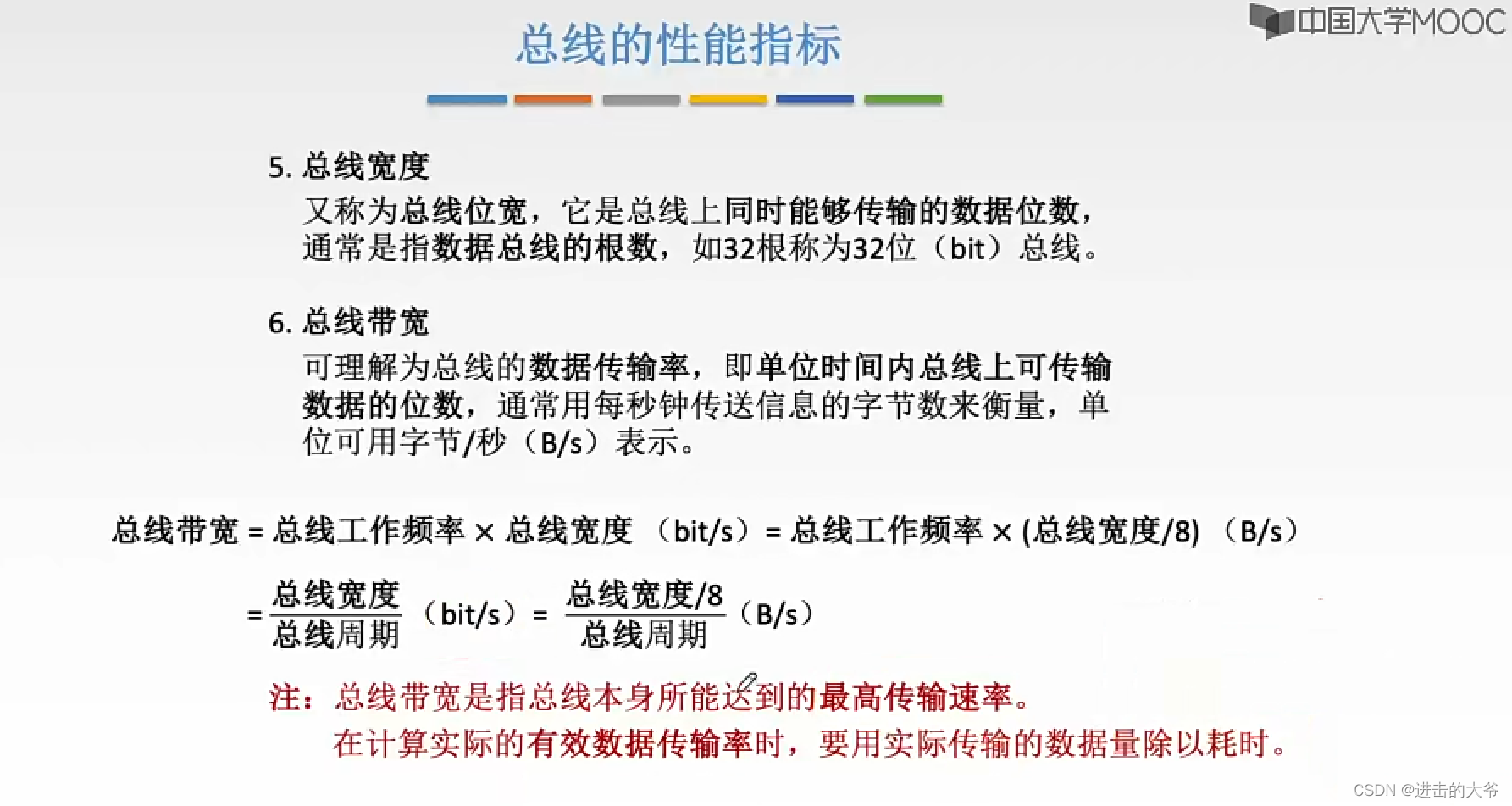

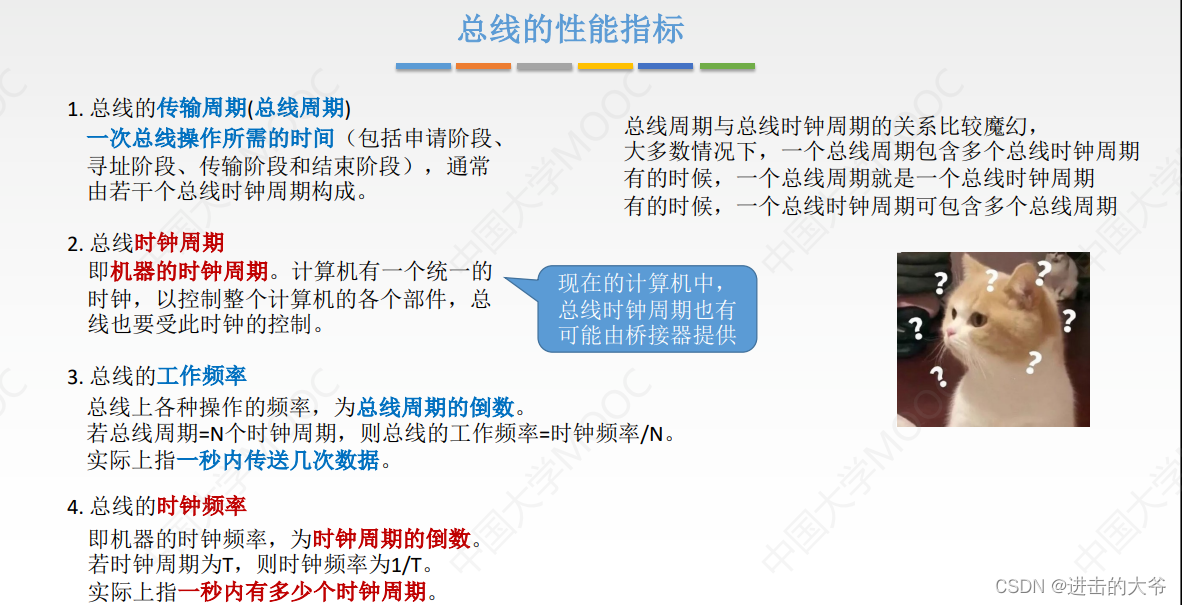

2. 总线的性能指标

image-20250611154551405

在这里插入图片描述

在这里插入图片描述

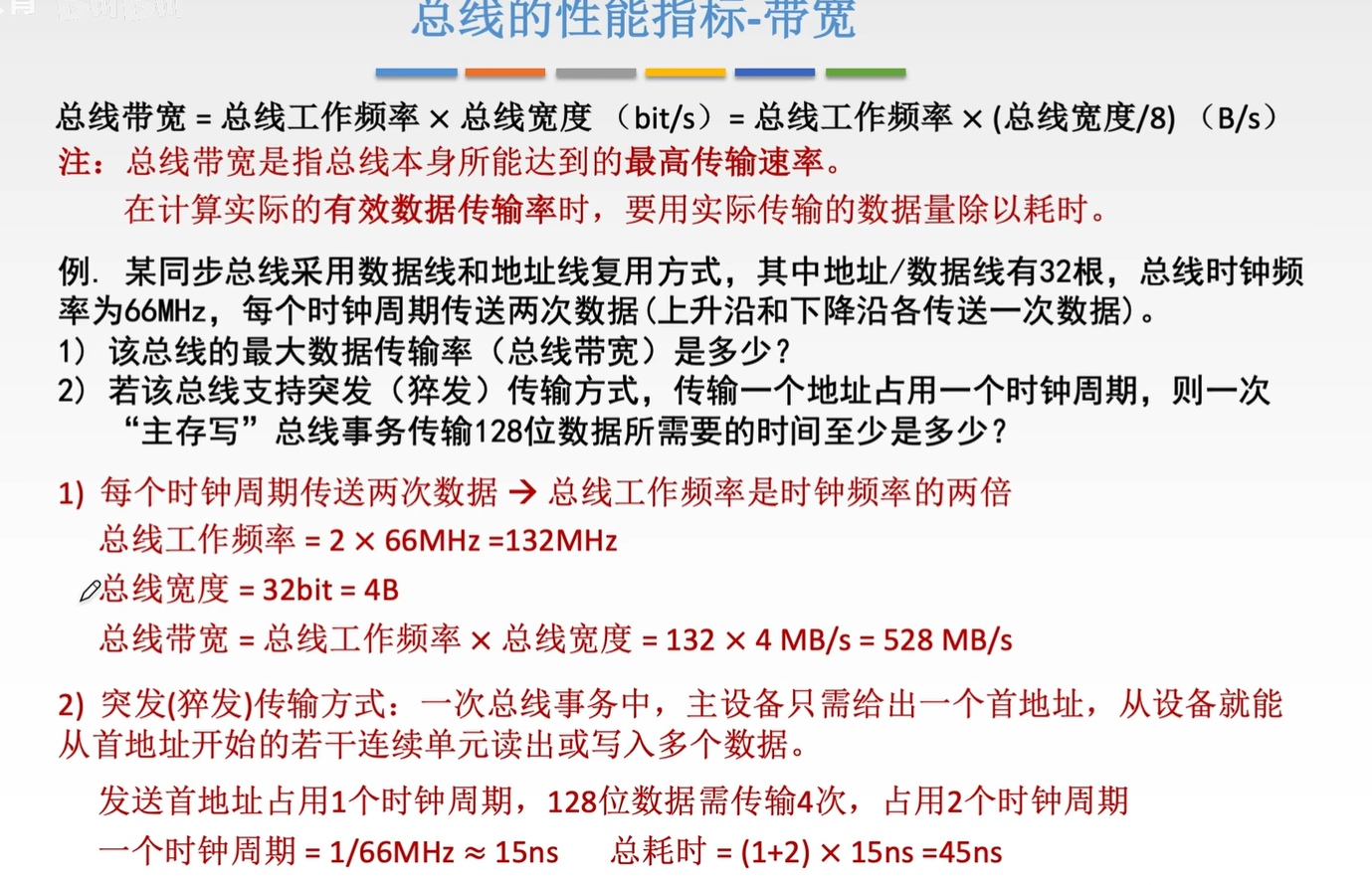

image-20250611154329272

在这里插入图片描述

在这里插入图片描述

总线标准

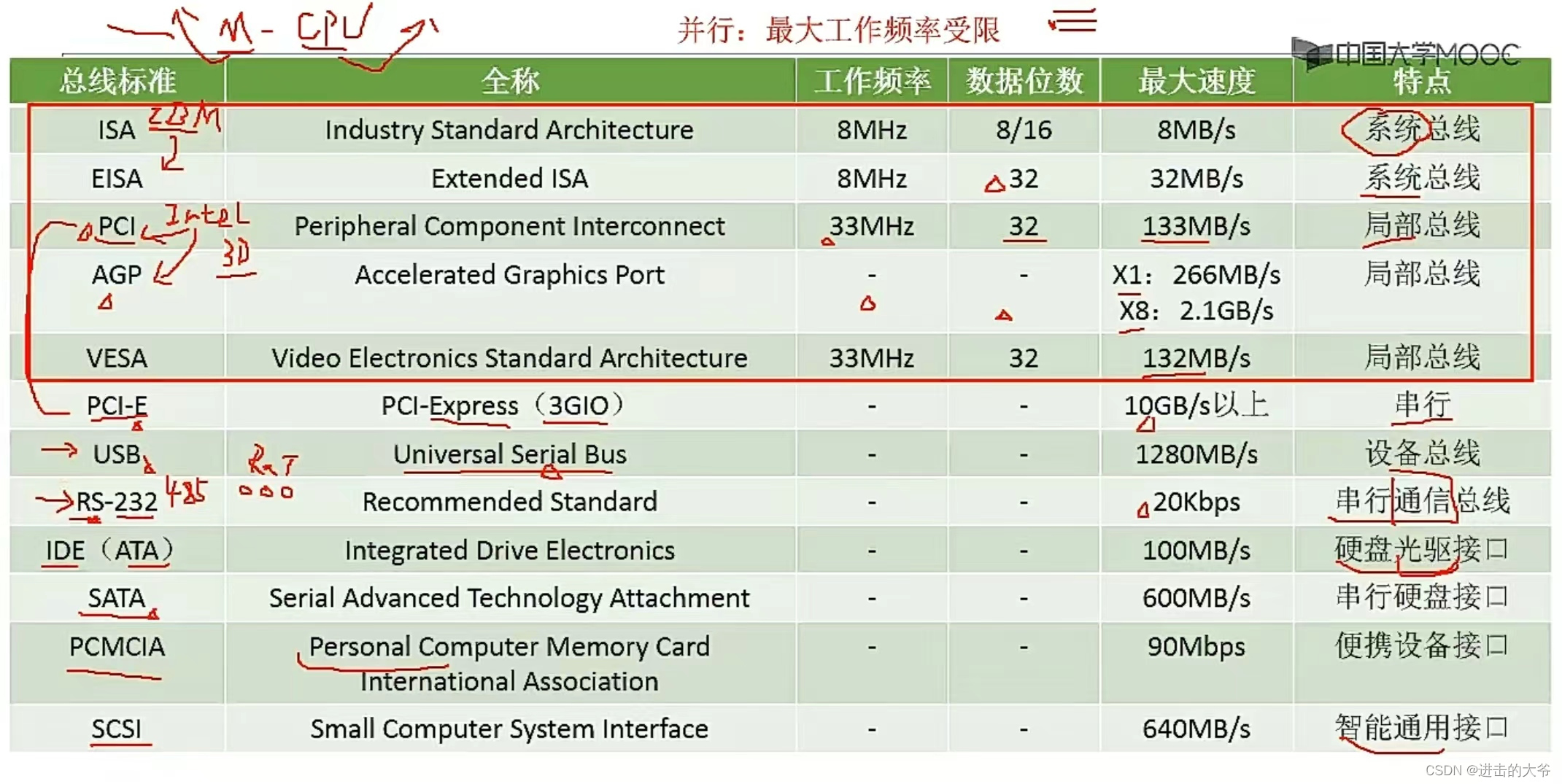

在这里插入图片描述
在这里插入图片描述

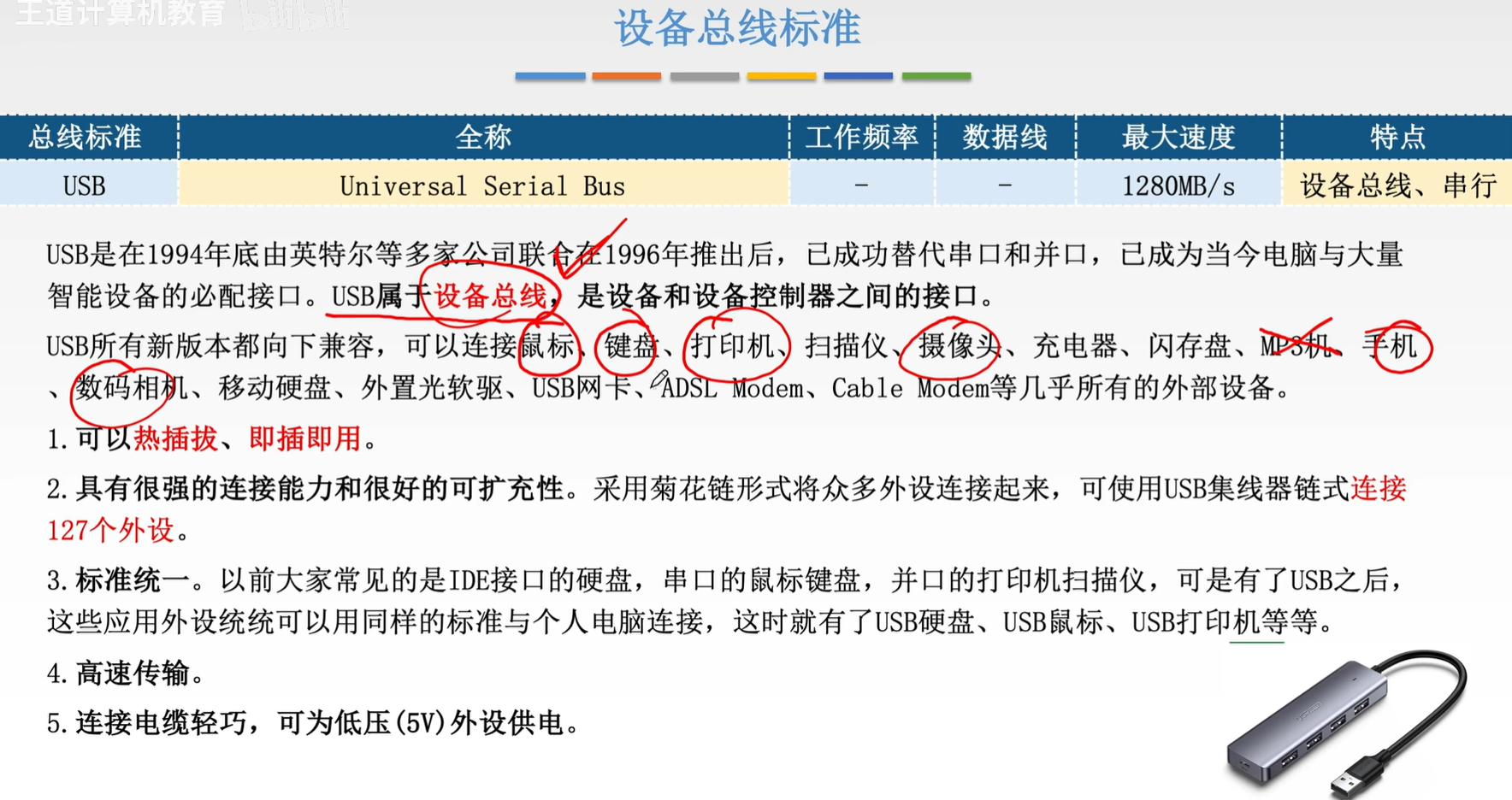

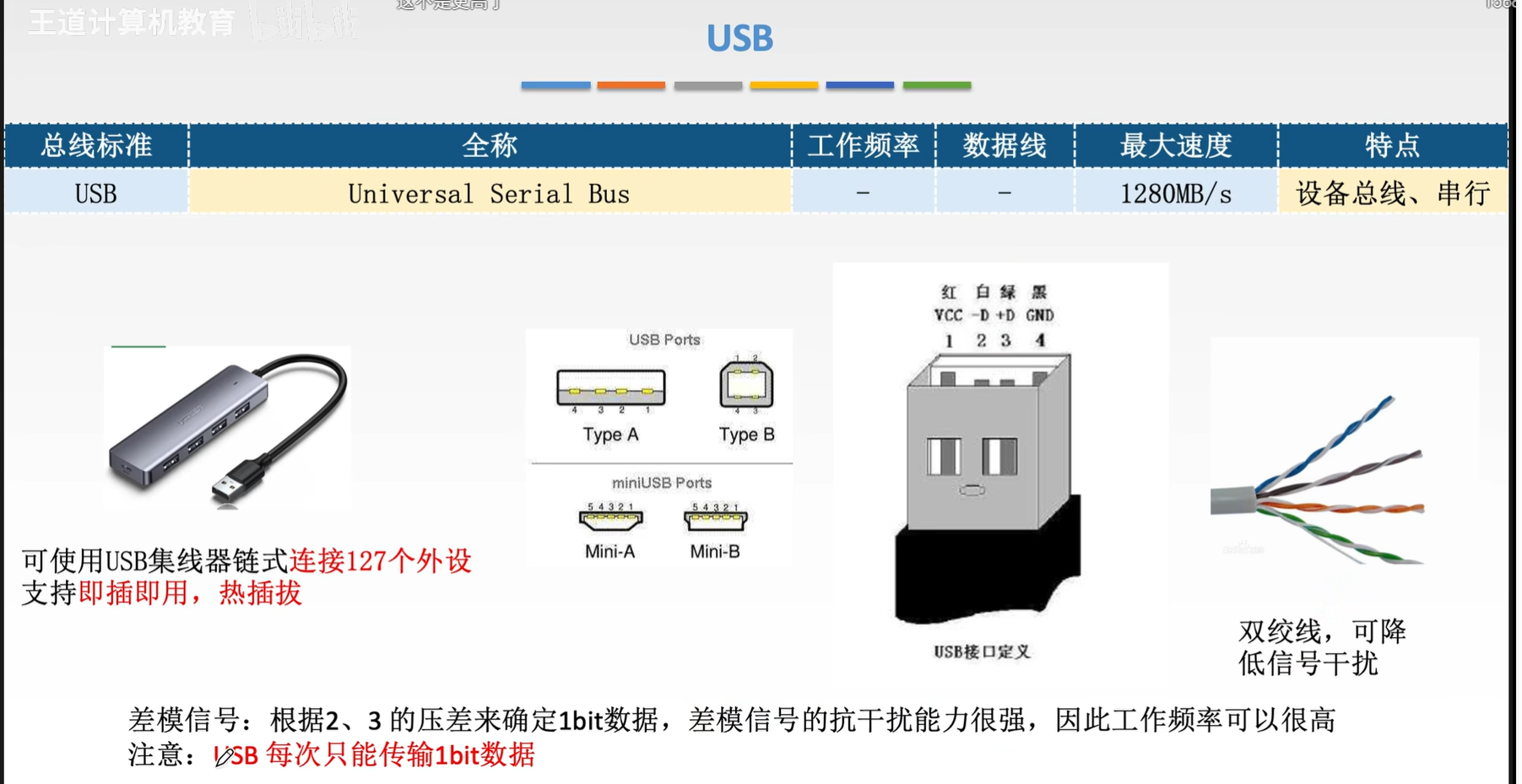

USB总线：
即插即用、热拔插（带电拔插）、菊花链形式连接众多外设
可扩充性好，一个USB控制器可连接127个外部USB设备
可以为低电压设备供电（5V)
高速传输，最新标准可达1280MB/s

多总线结构：
在这里插入图片描述

6.2 总线仲裁（考纲没有，看了留个印象）

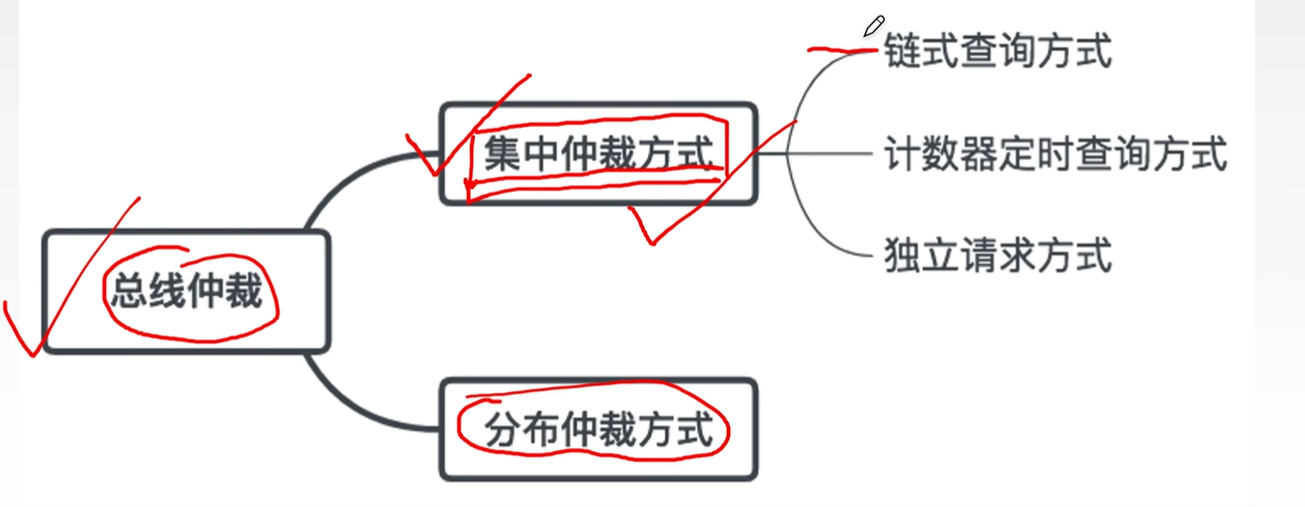

image-20250611162729624

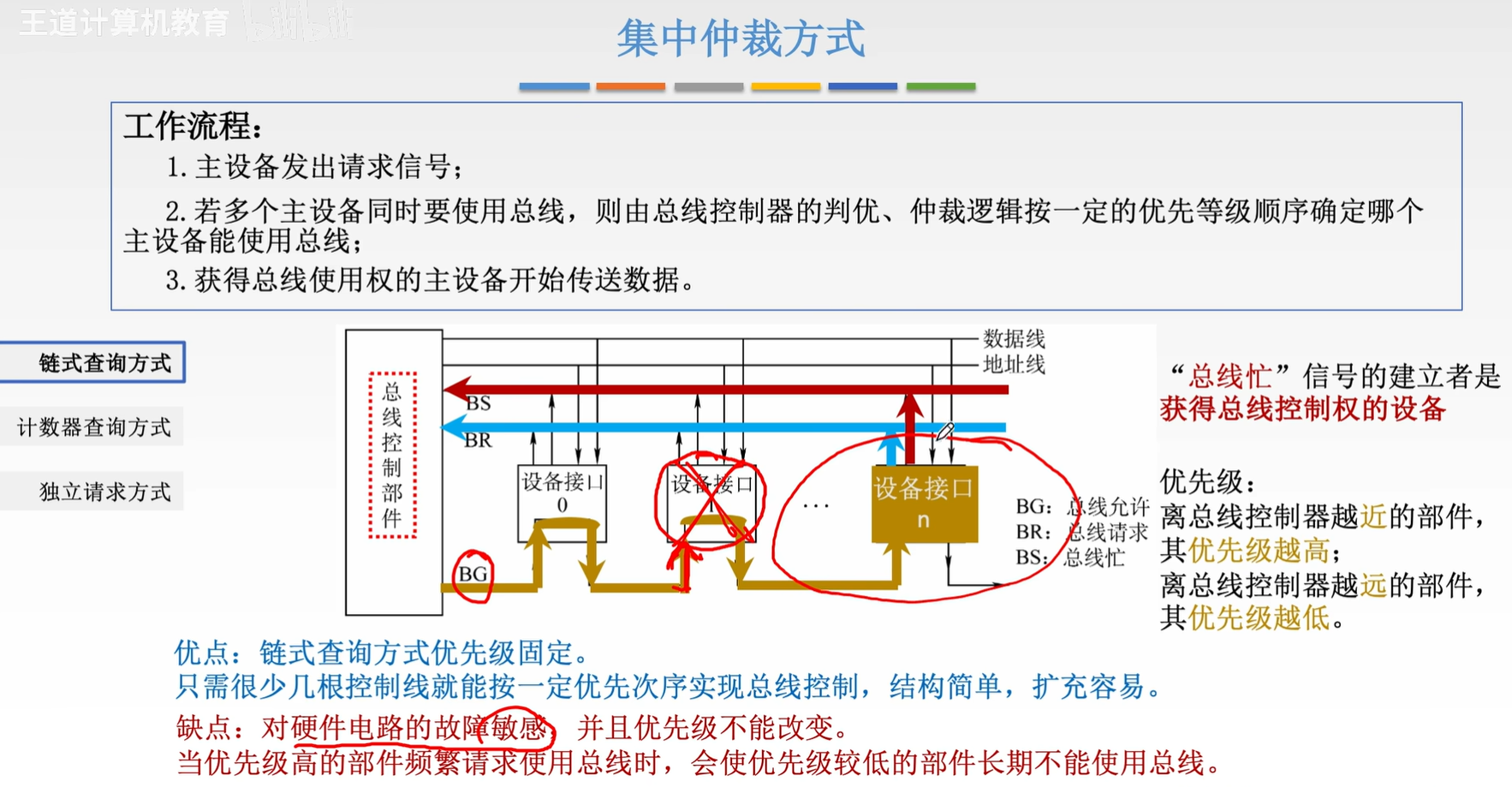

其实就是由纯硬件实现的调度算法

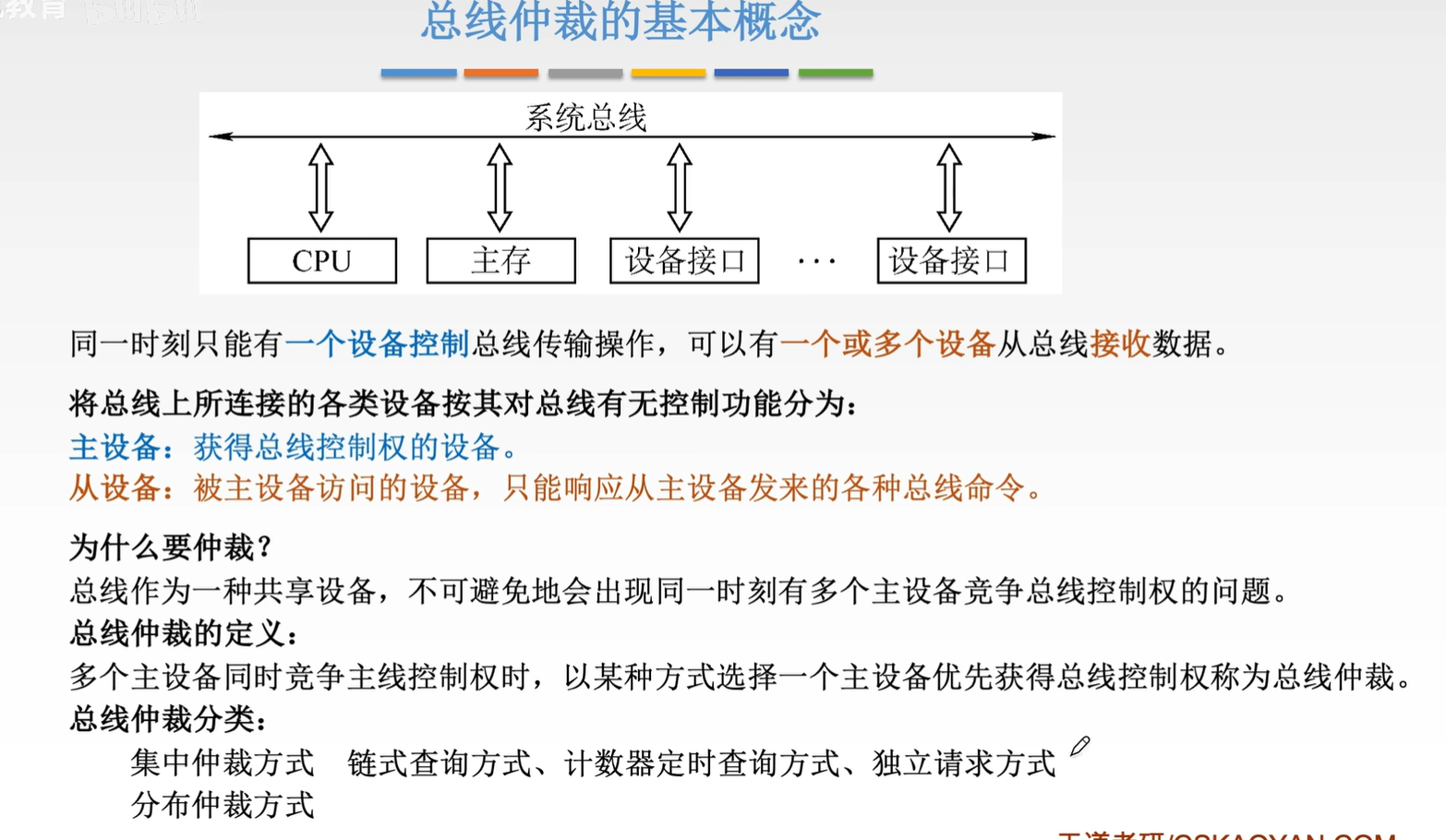

image-20250611161223744

image-20250611161645427

BG、BR、BS都属于控制总线

image-20250611162132414

计数器每次都从0开始的话那么设备的优先级就和链式查询方式一样了

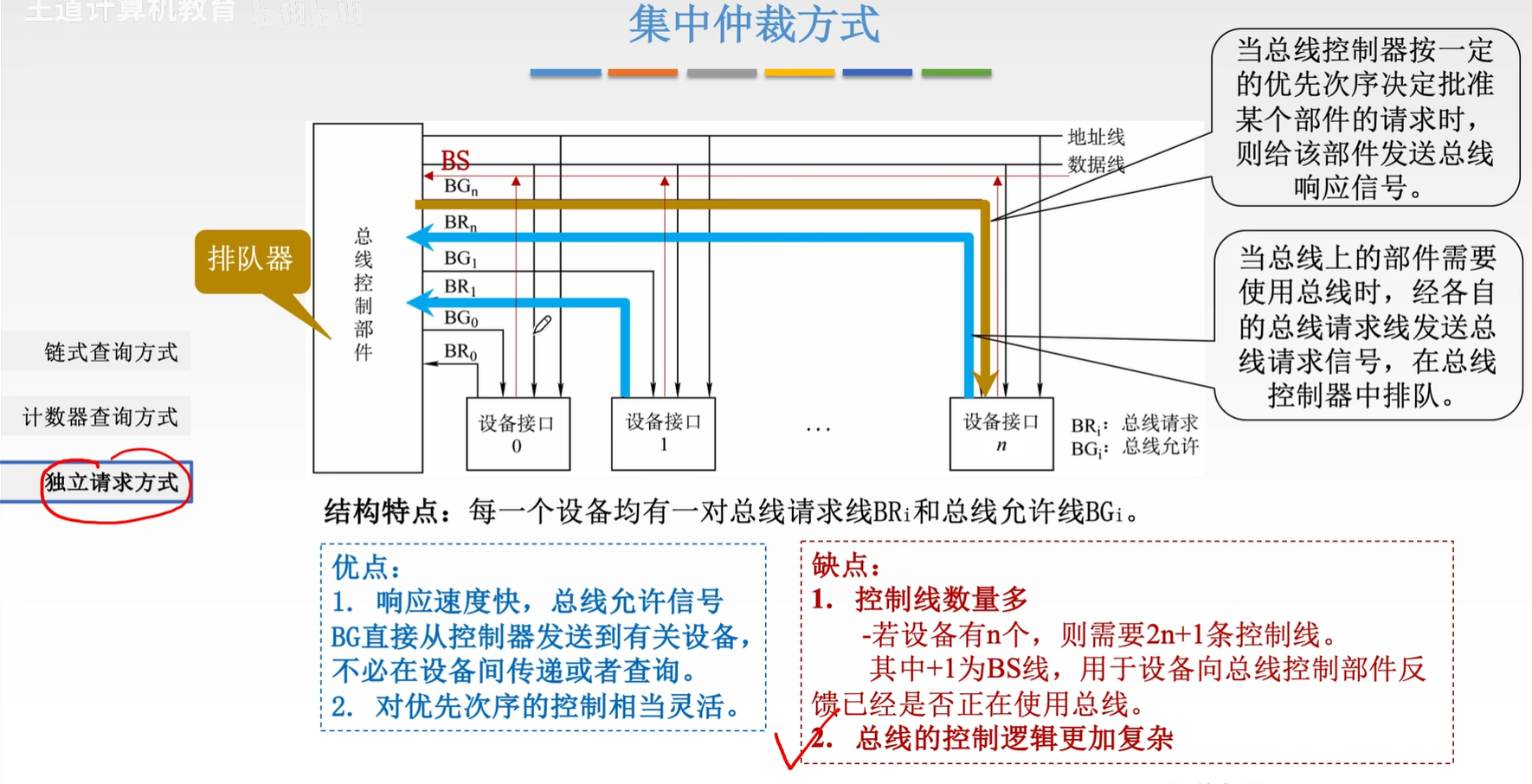

image-20250611162421318

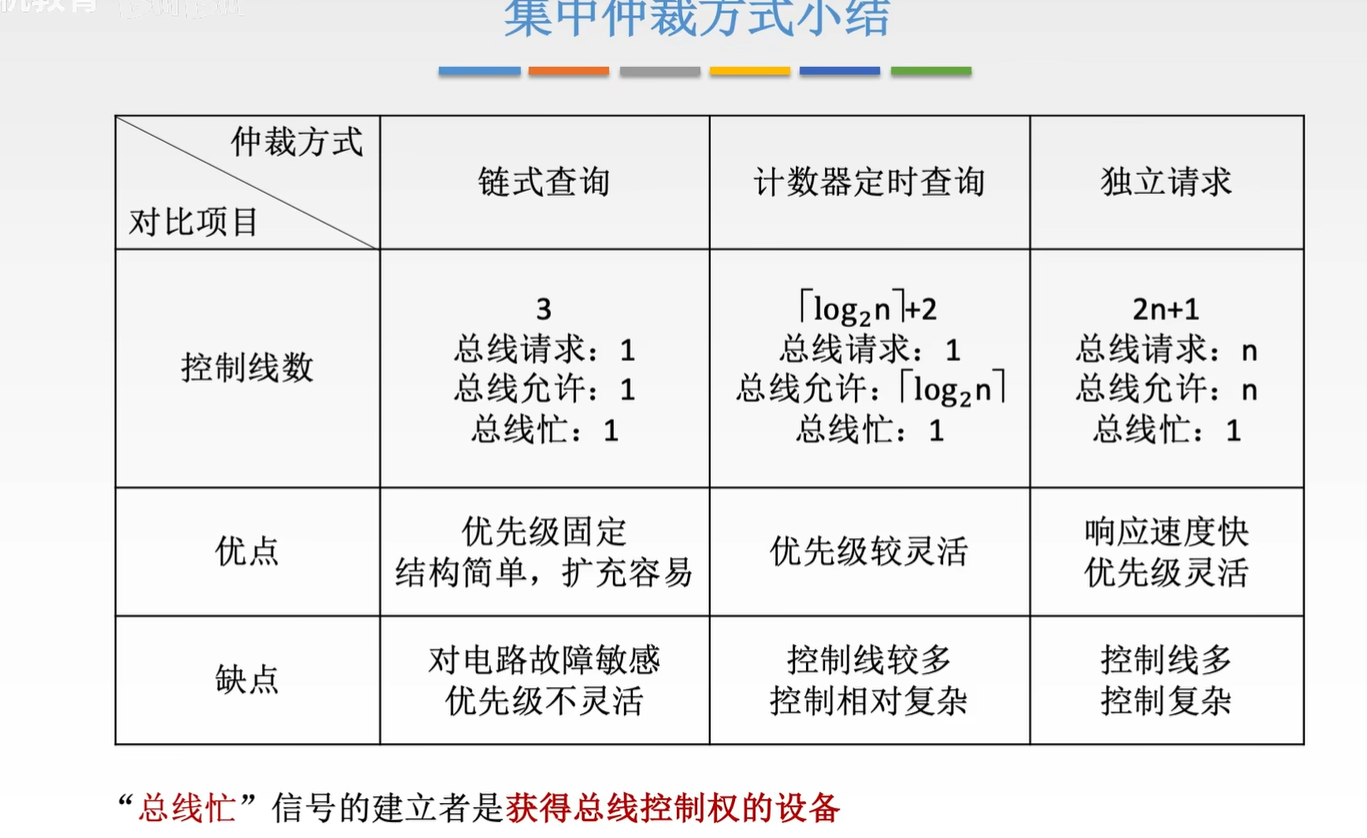

image-20250611162518126

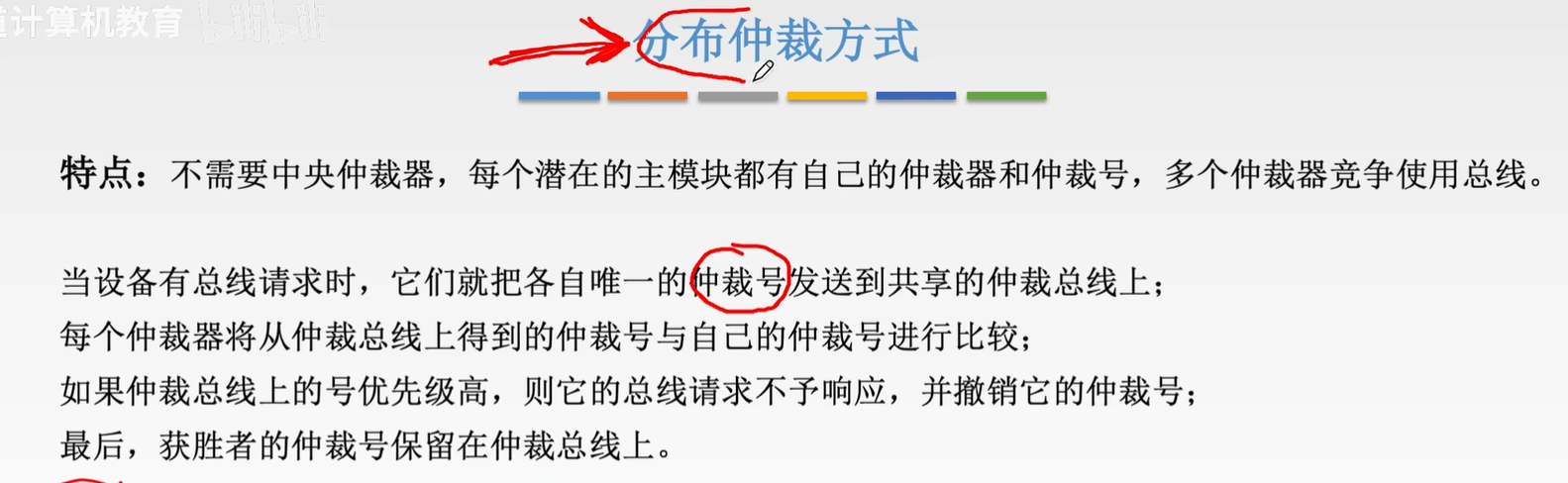

image-20250611162708918

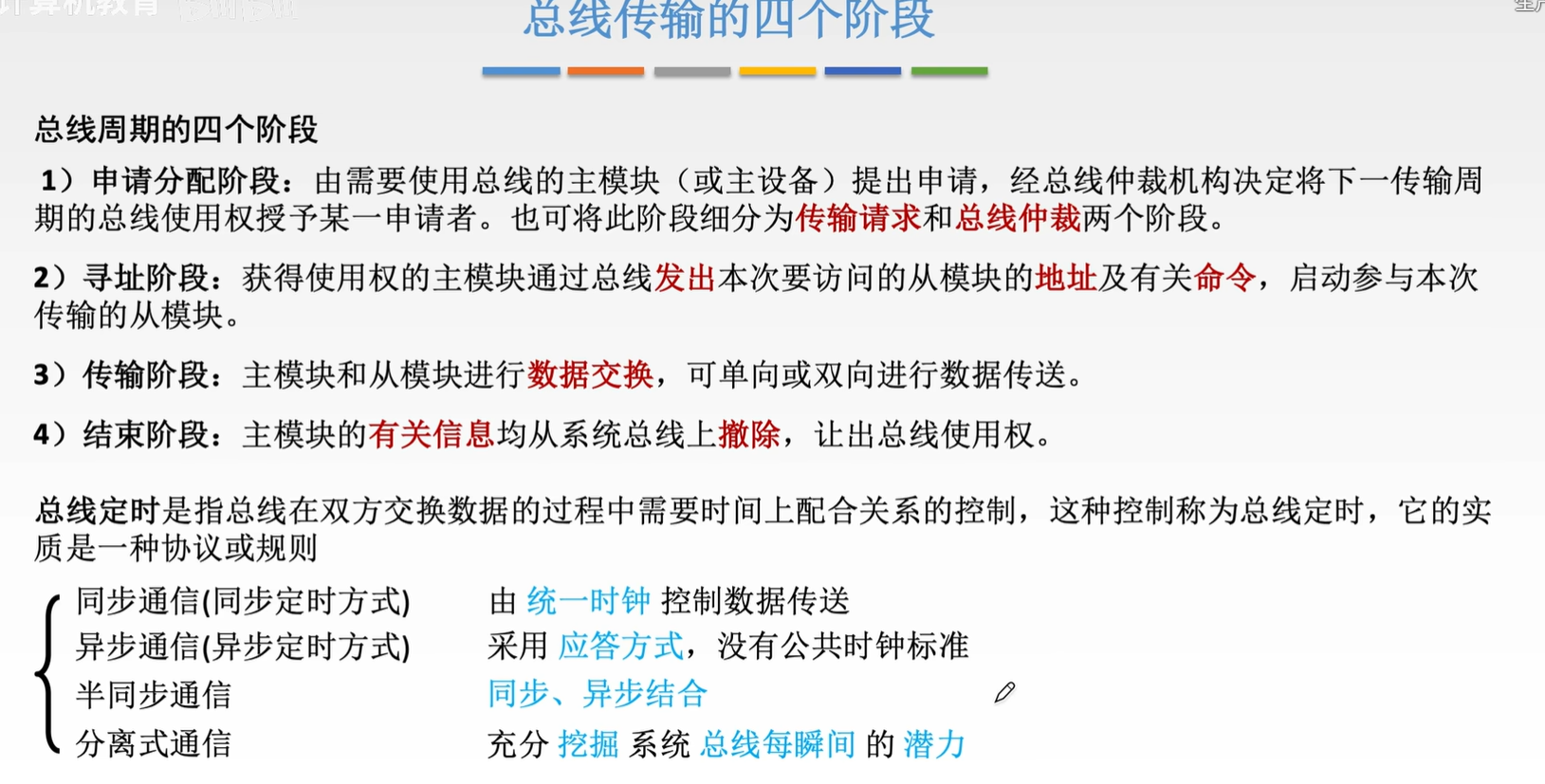

6.3 总线操作和定时

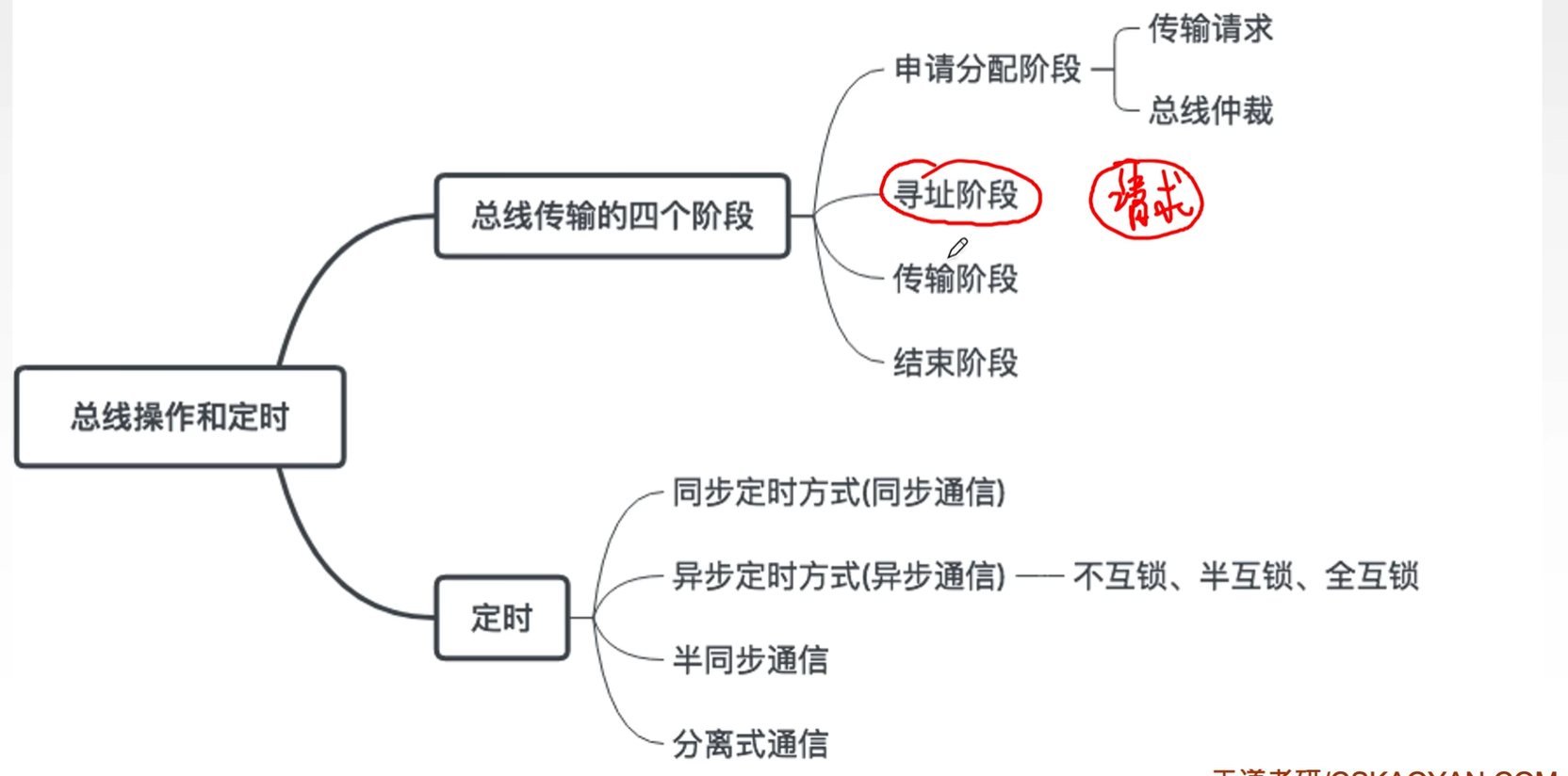

image-20250611164510935

image-20250611163114687

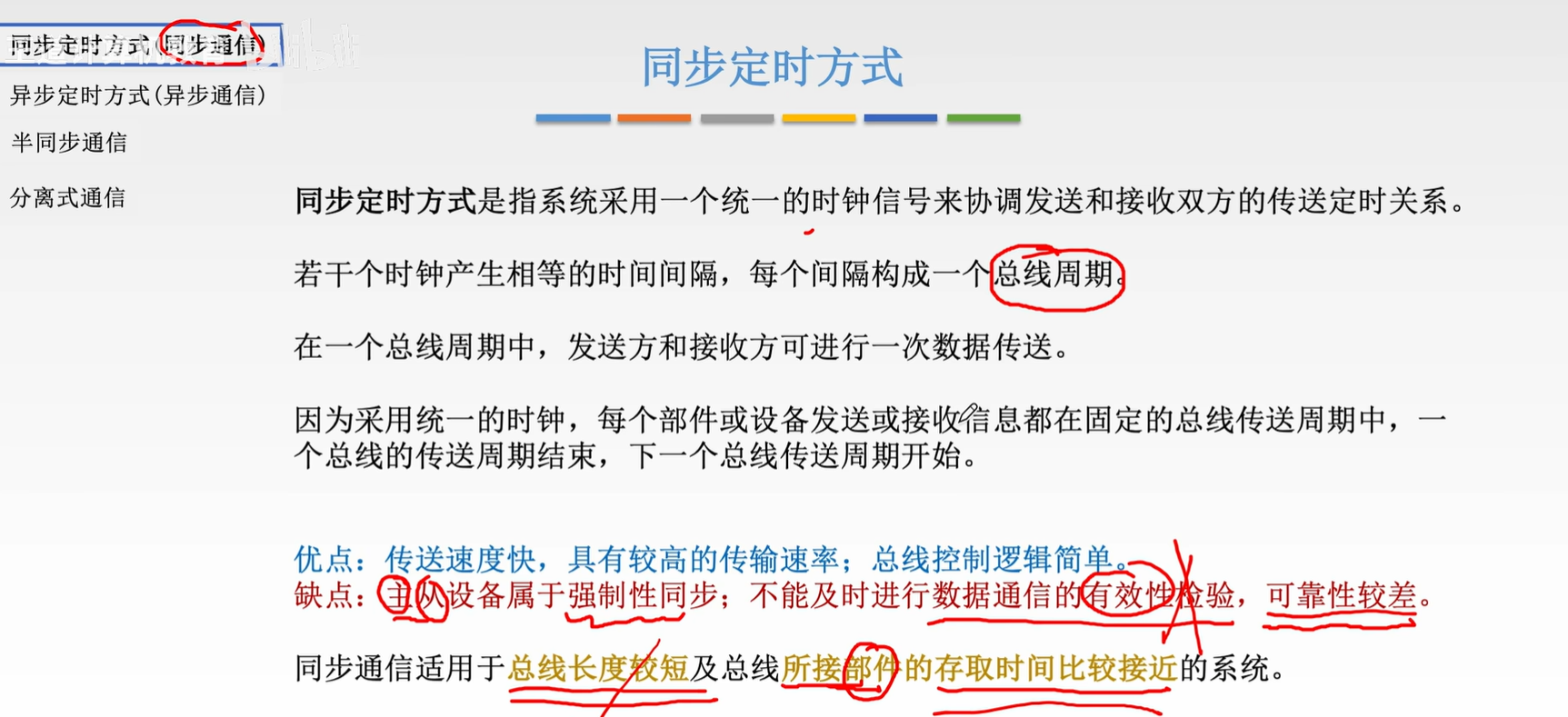

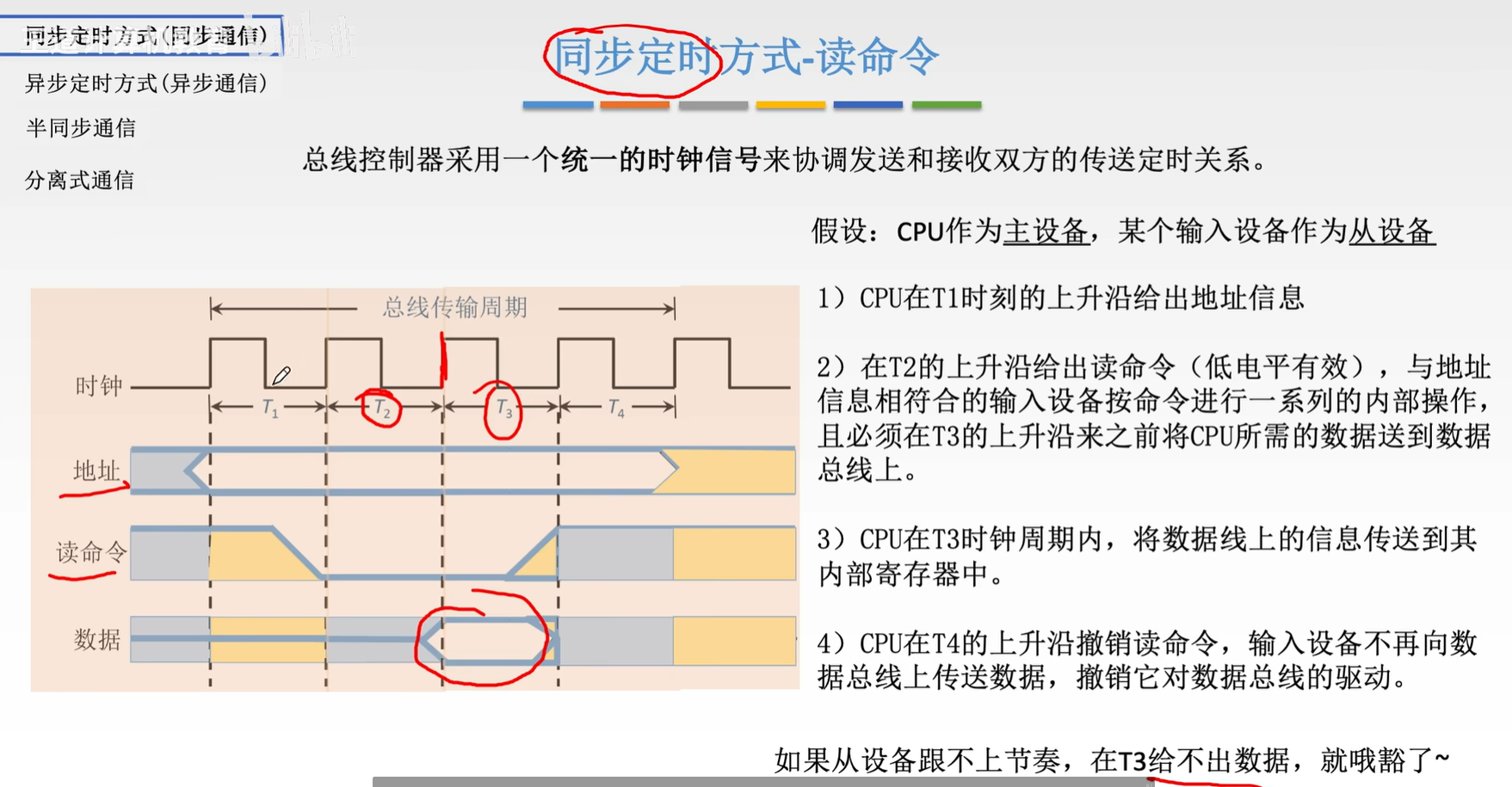

同步定时方式-读命令

image-20250611163301821

image-20250611163426869

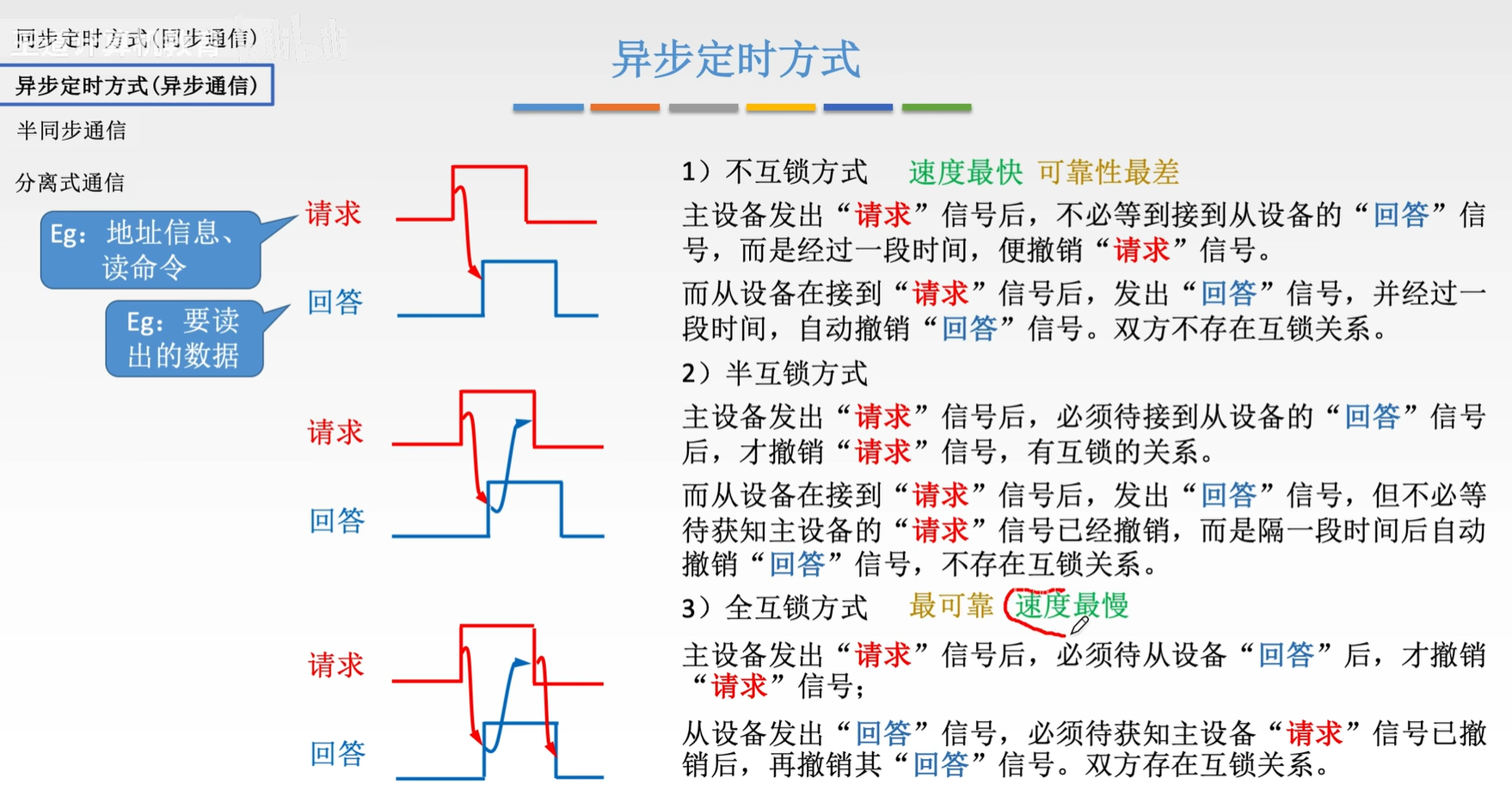

异步定时方式

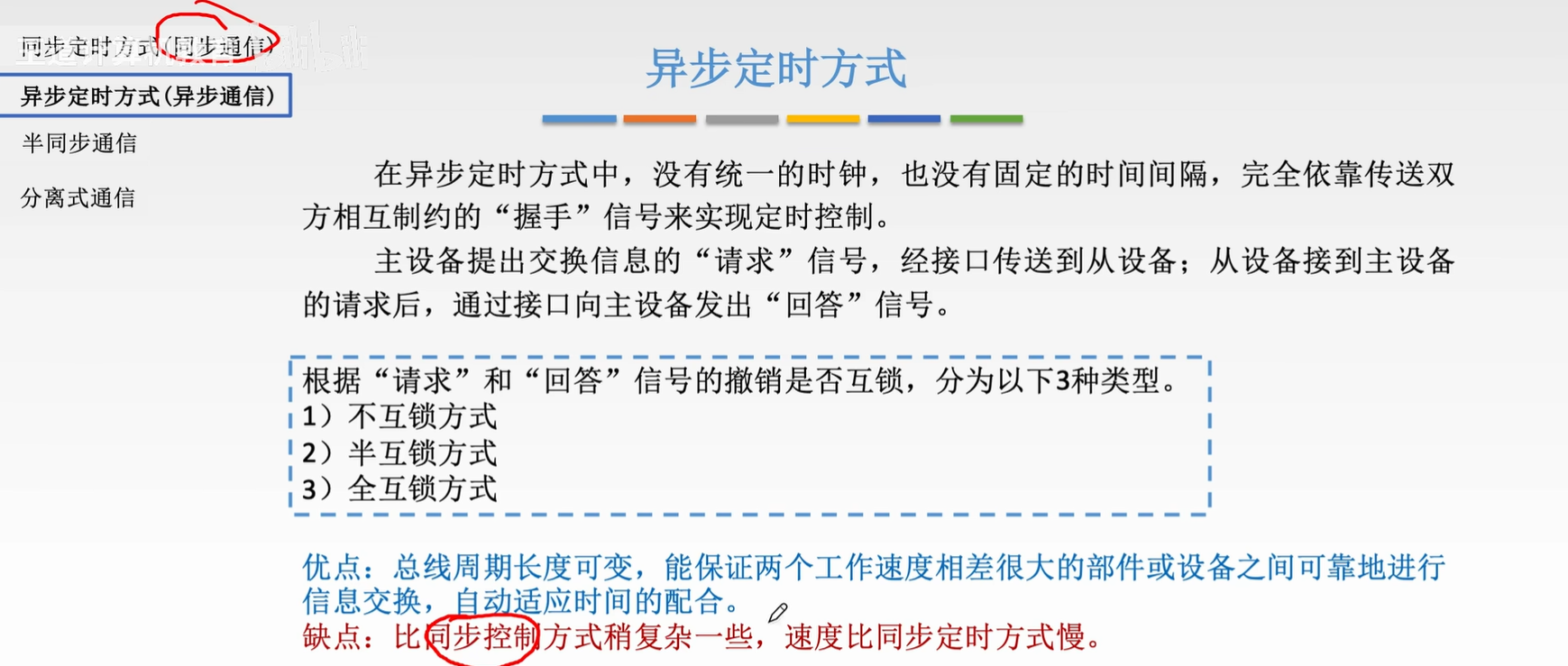

image-20250611163810315

image-20250611163707313

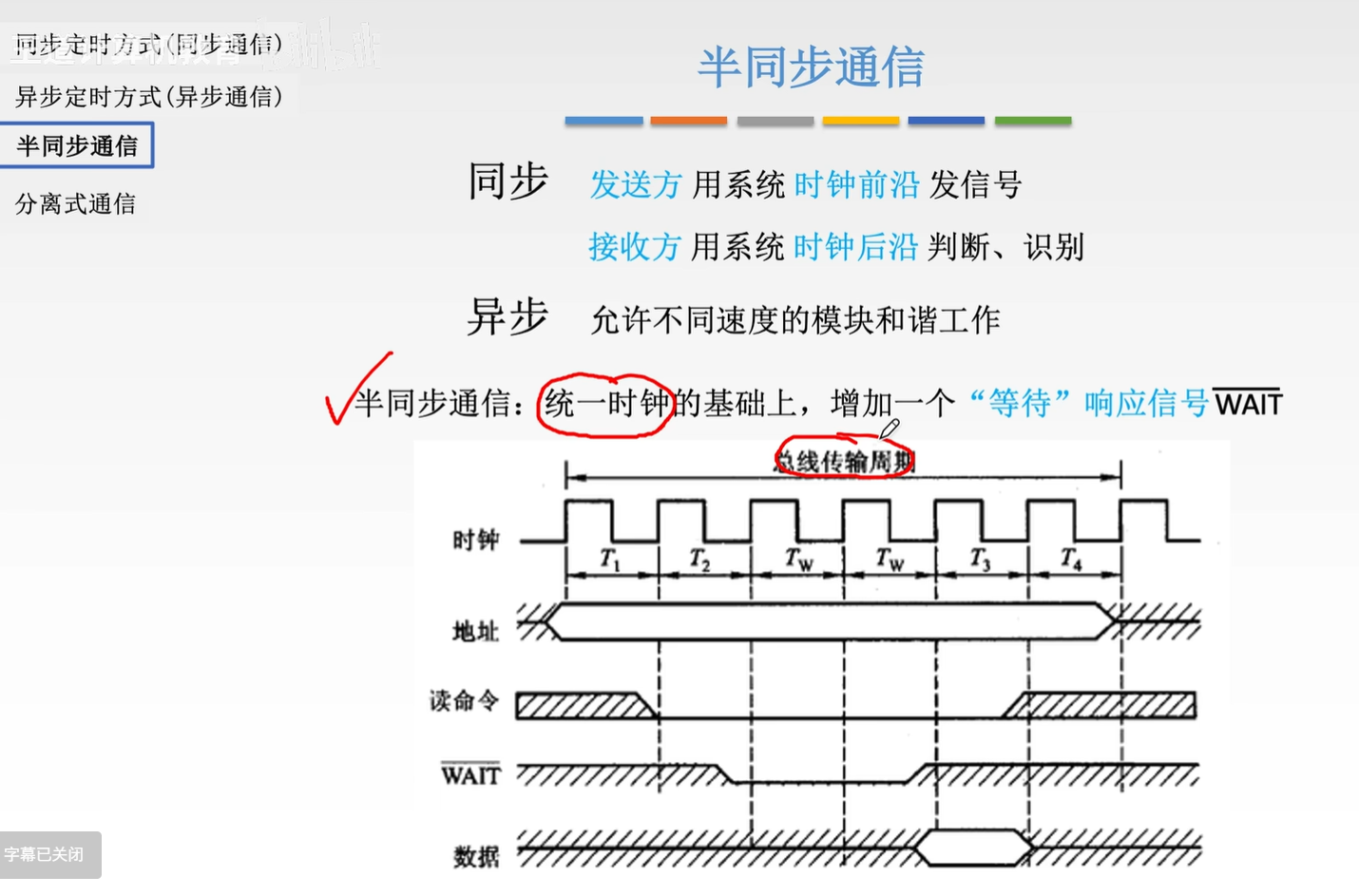

半同步通信

image-20250611163949768

是同步和异步方式的一个结合，也可以支持速度差异比较大的设备的通信，是通过增加等待信号完成的

image-20250611164119601

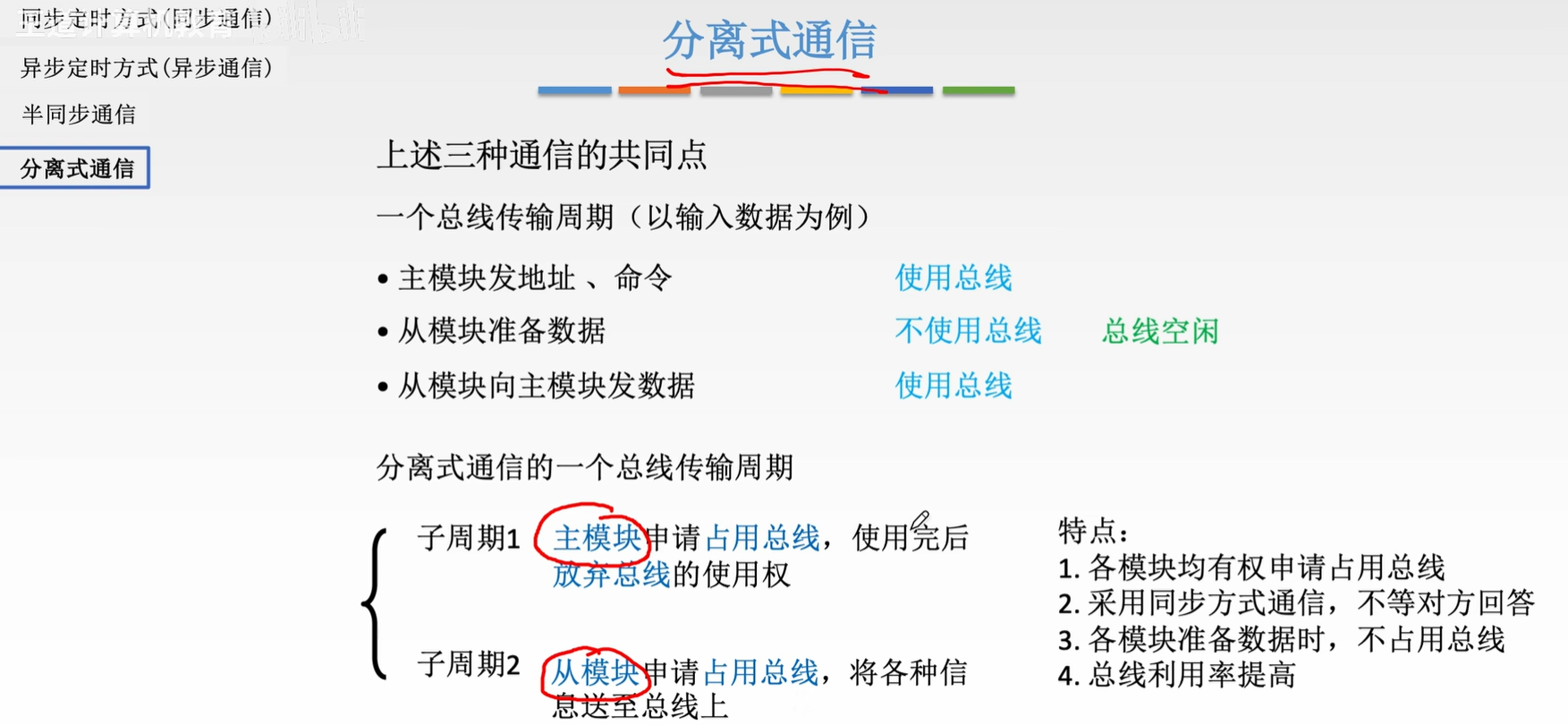

分离式通信

image-20250611164435599

image-20250611164451194

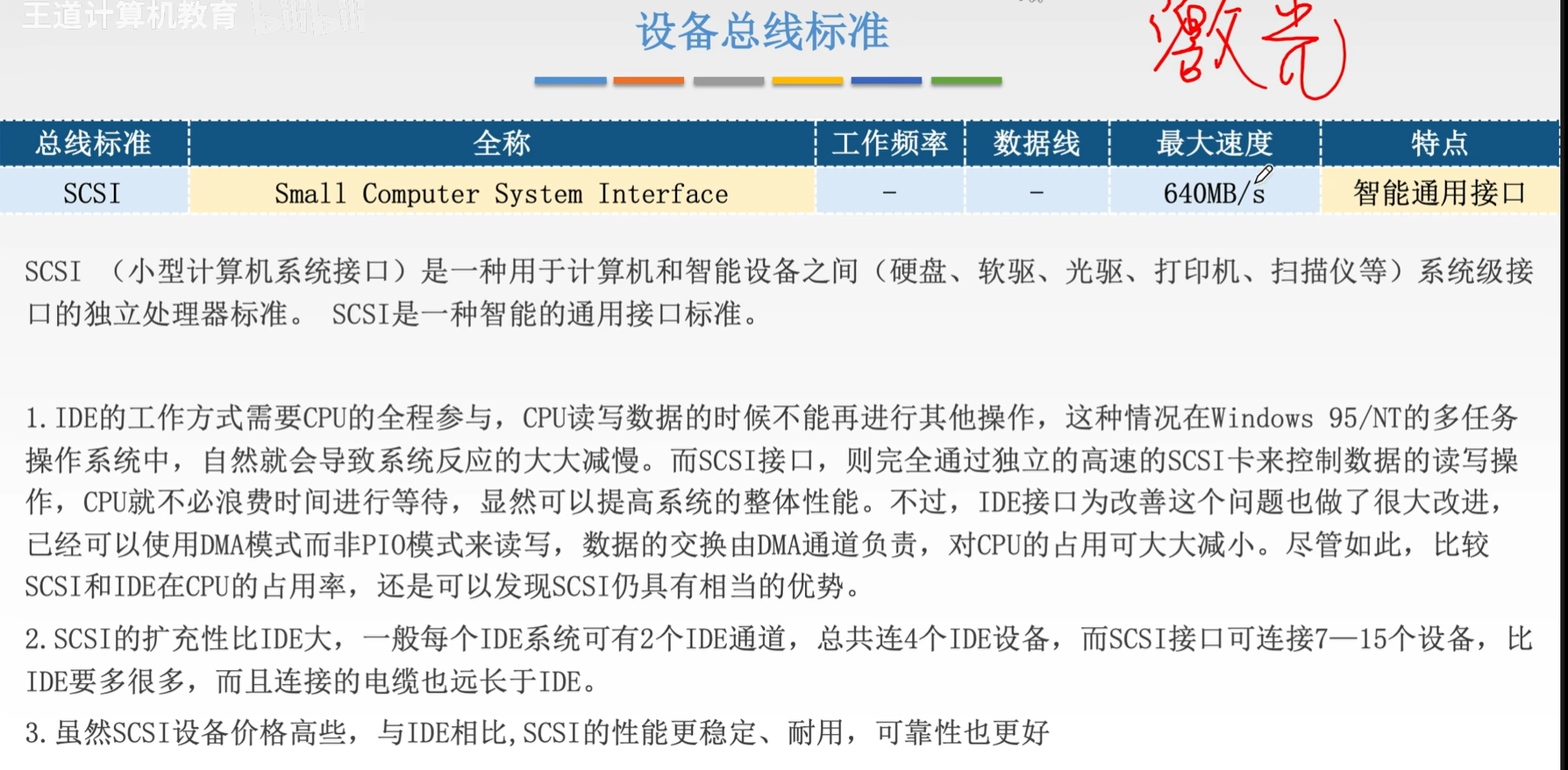

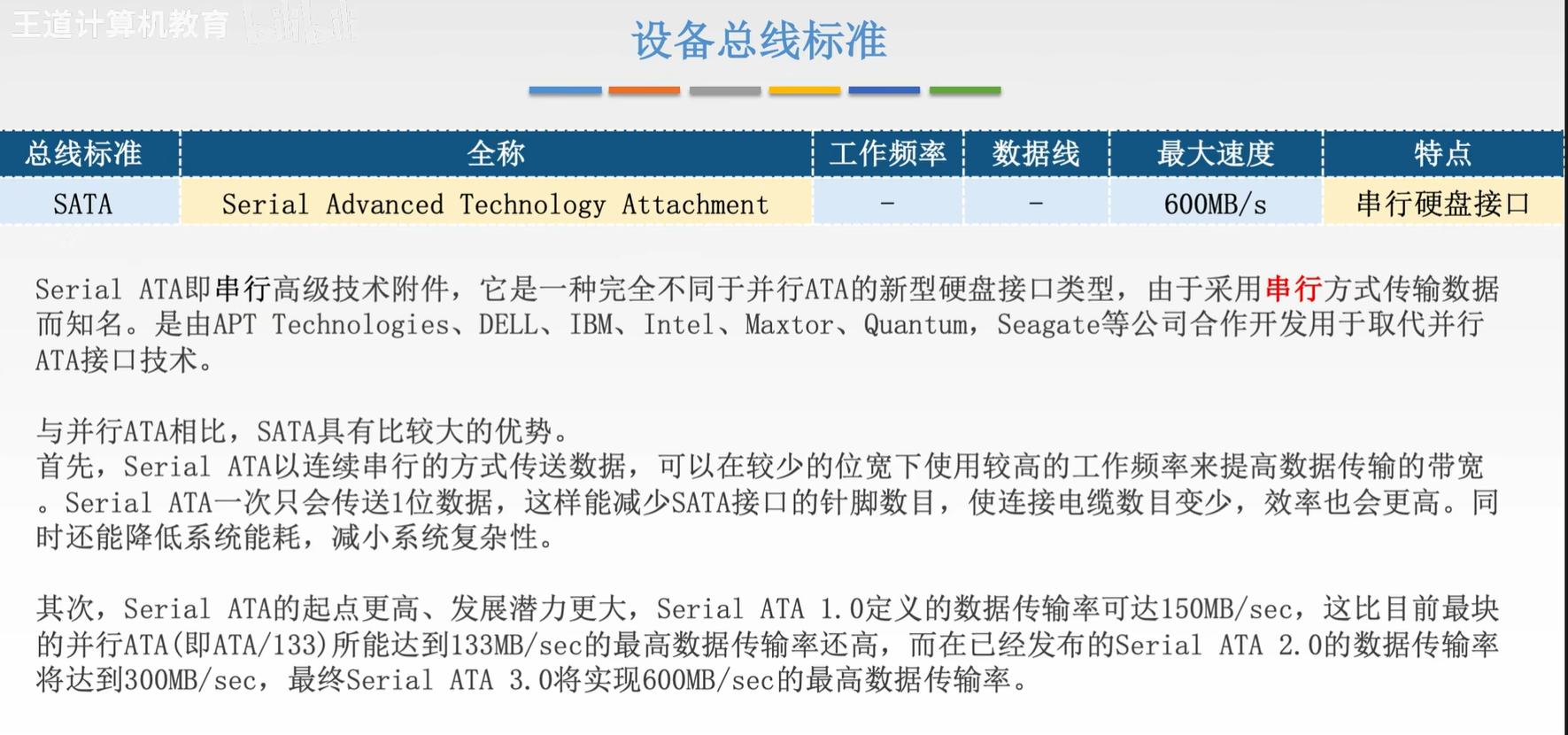

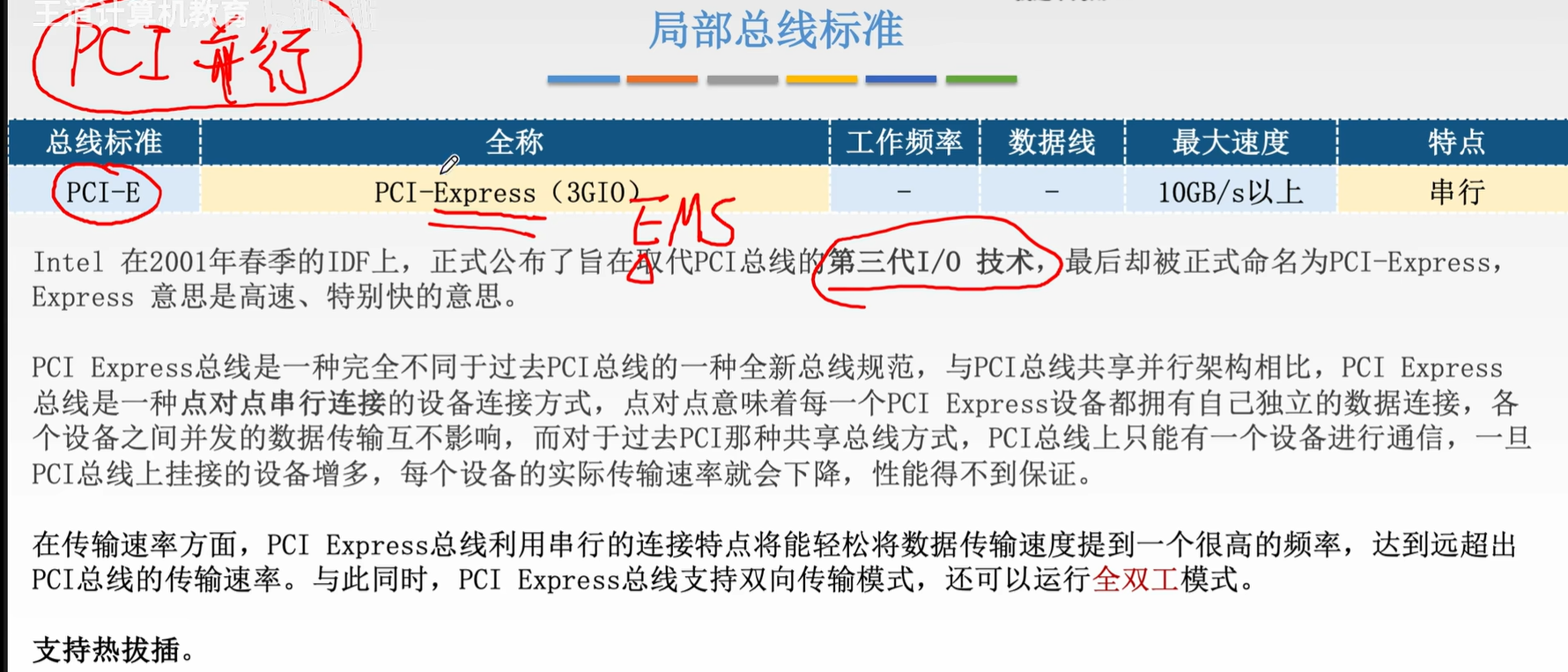

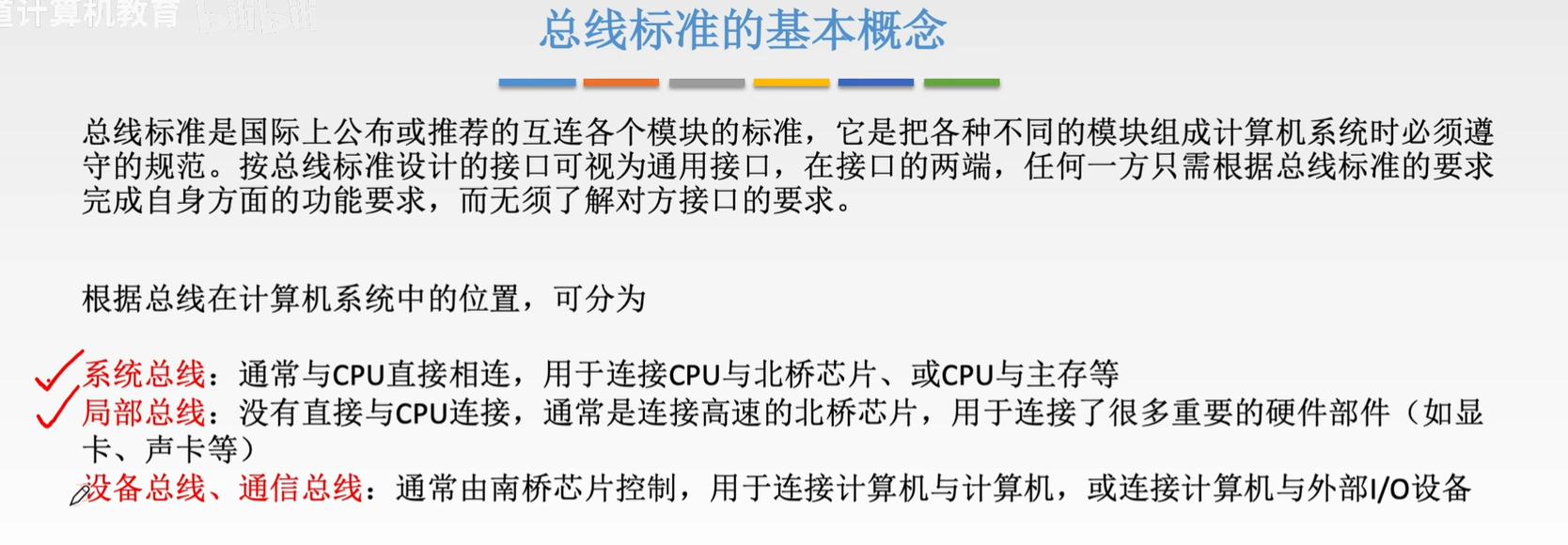

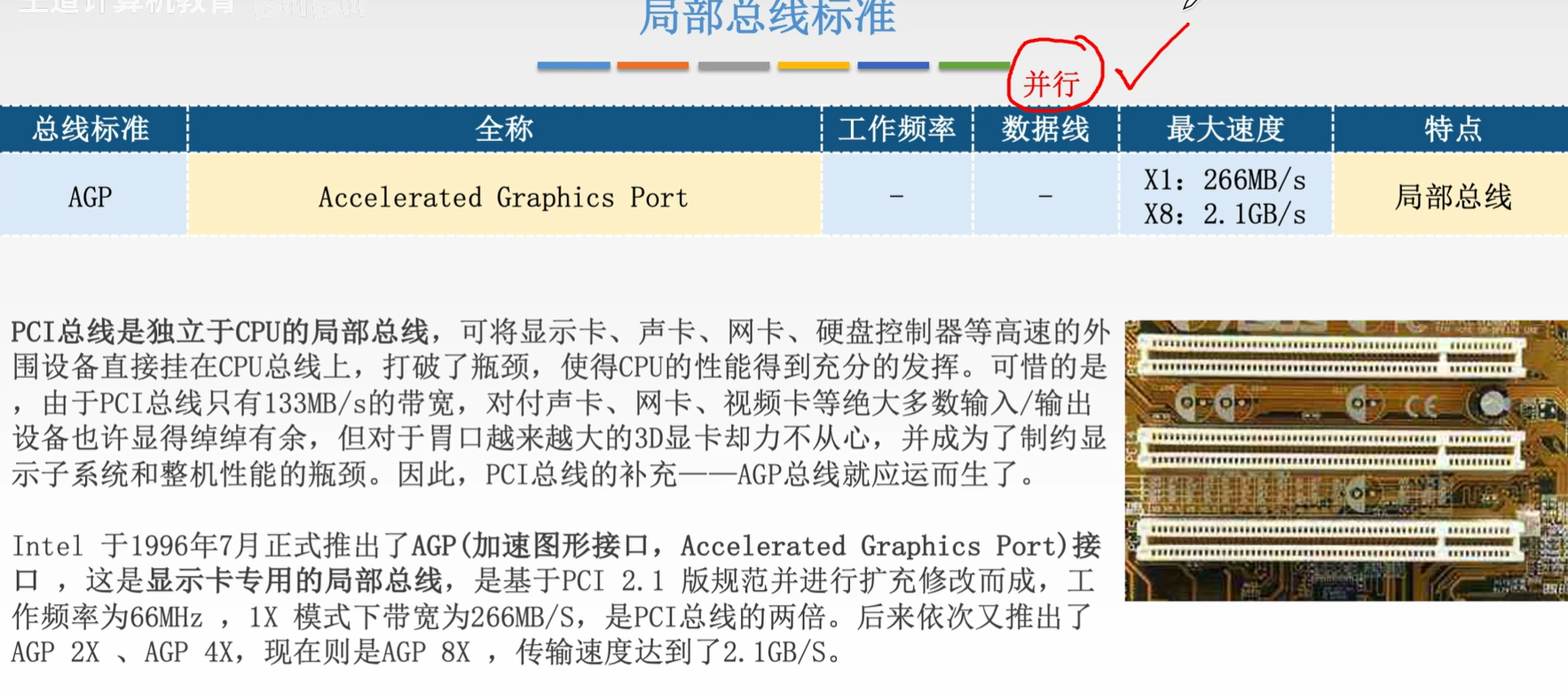

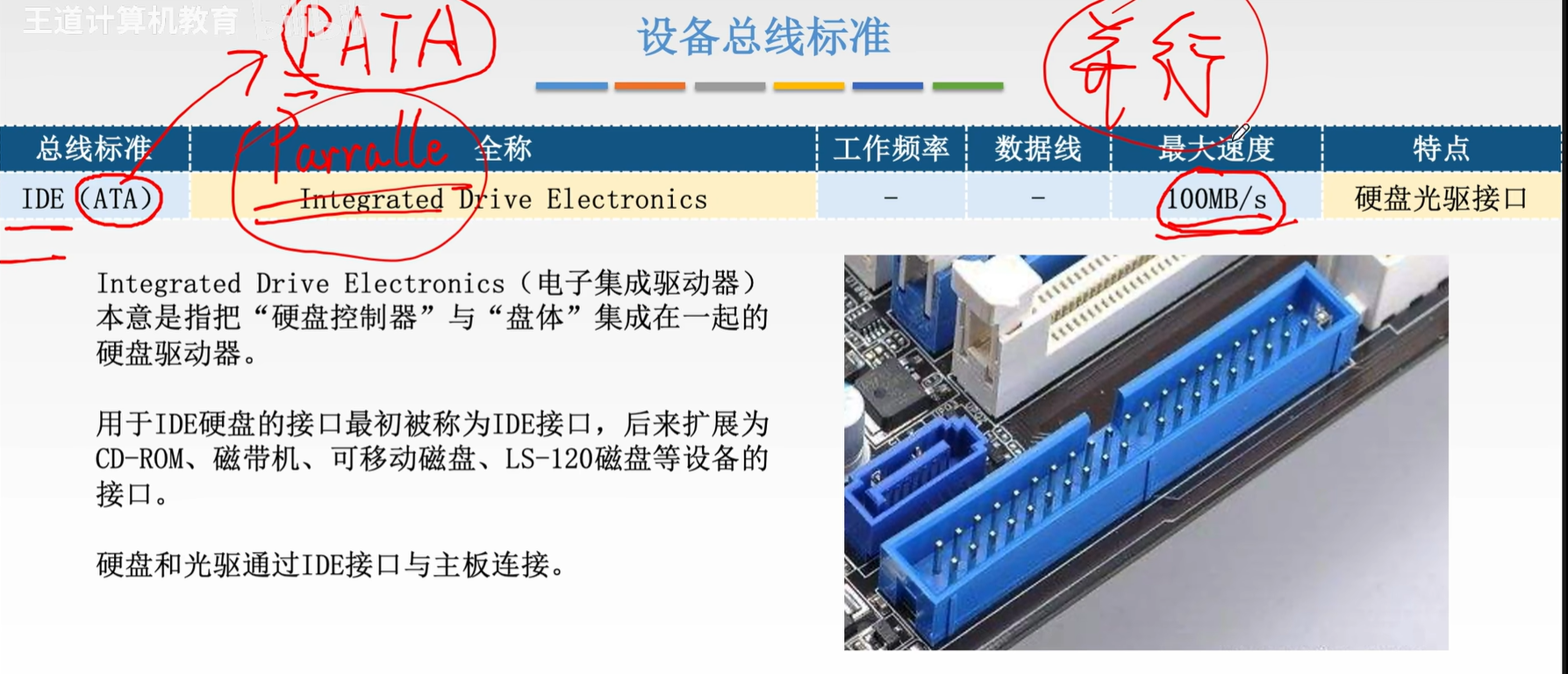

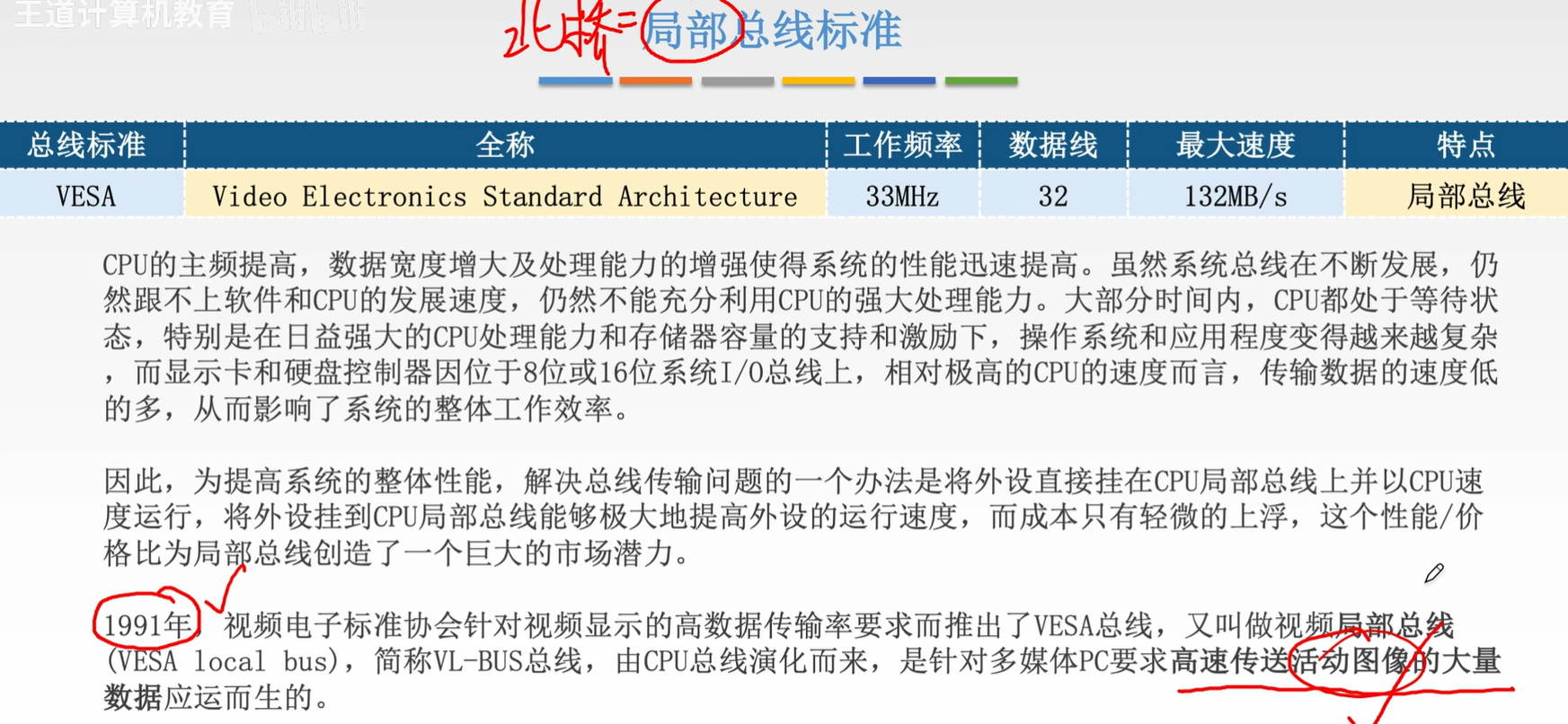

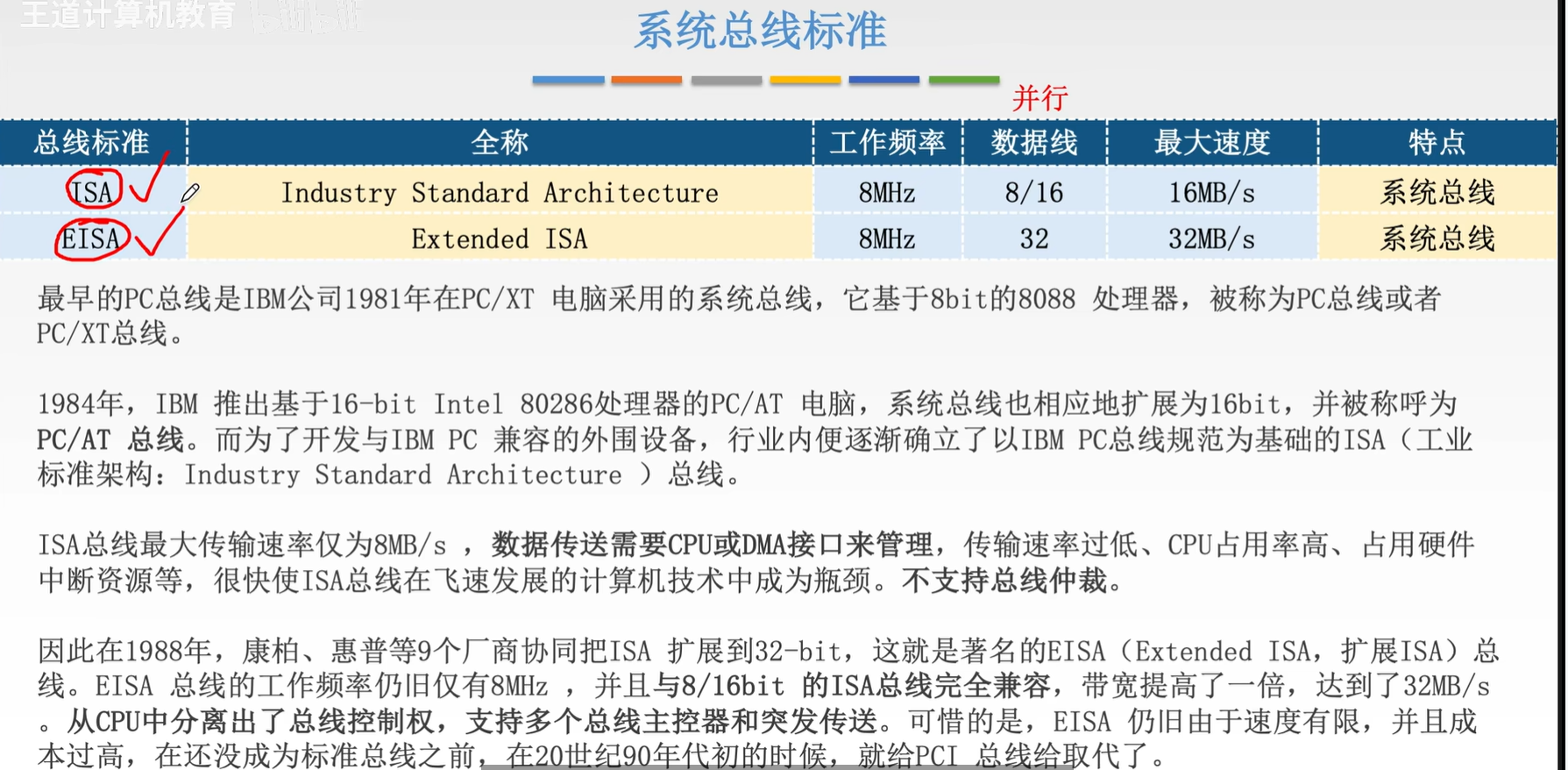

6.4 总线标准（考纲没有，看了留个印象算了）

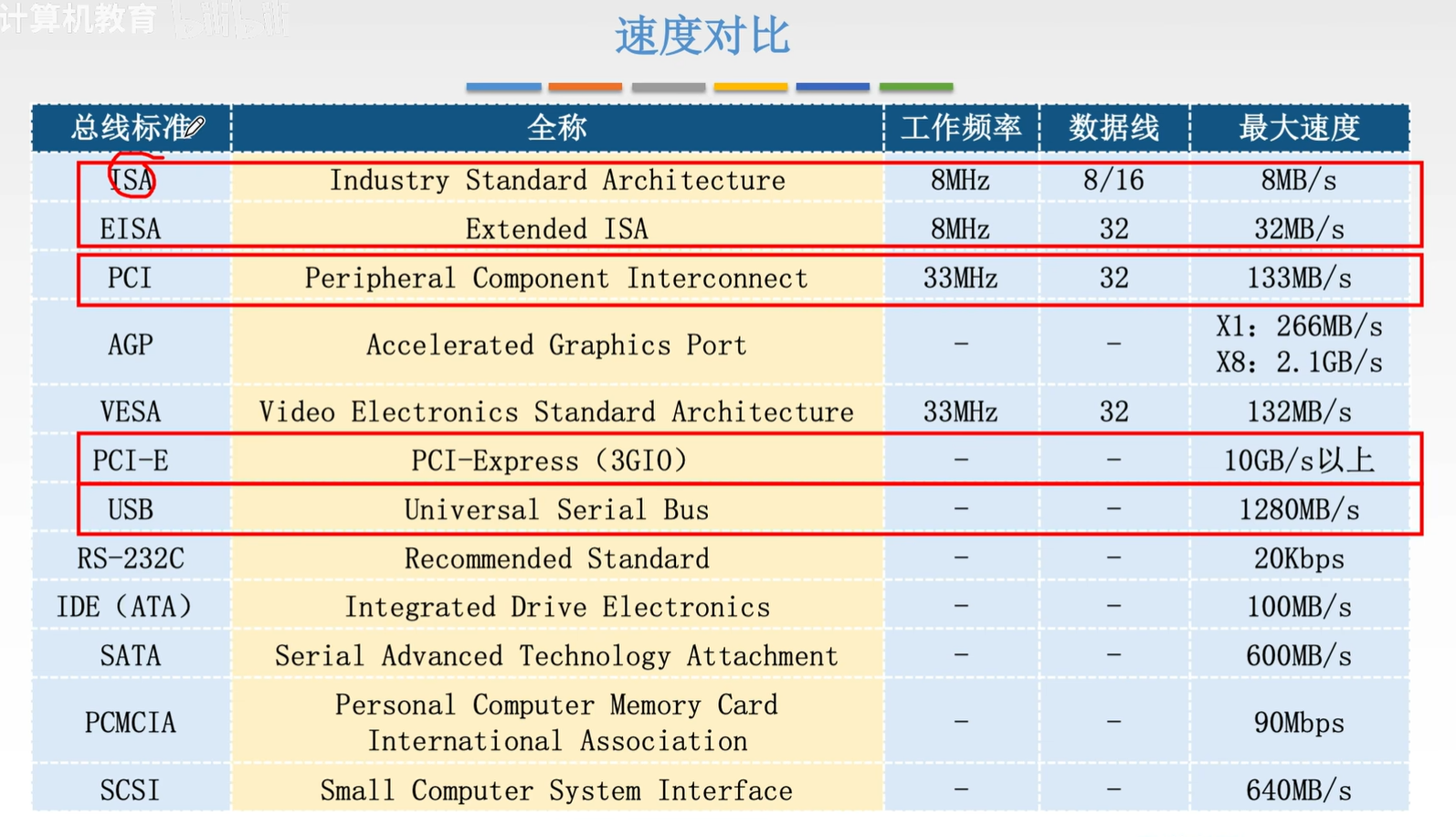

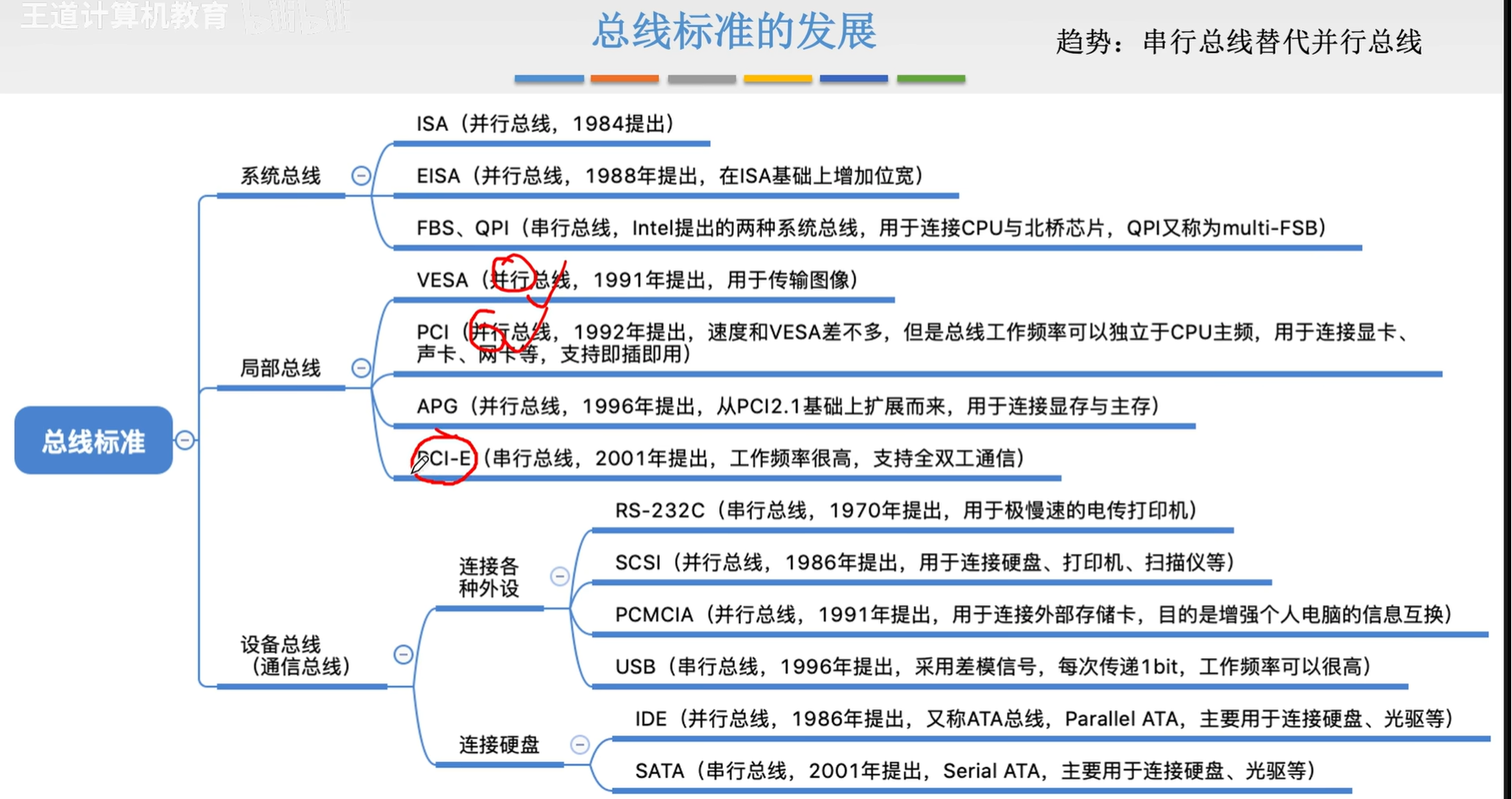

image-20250611170348539

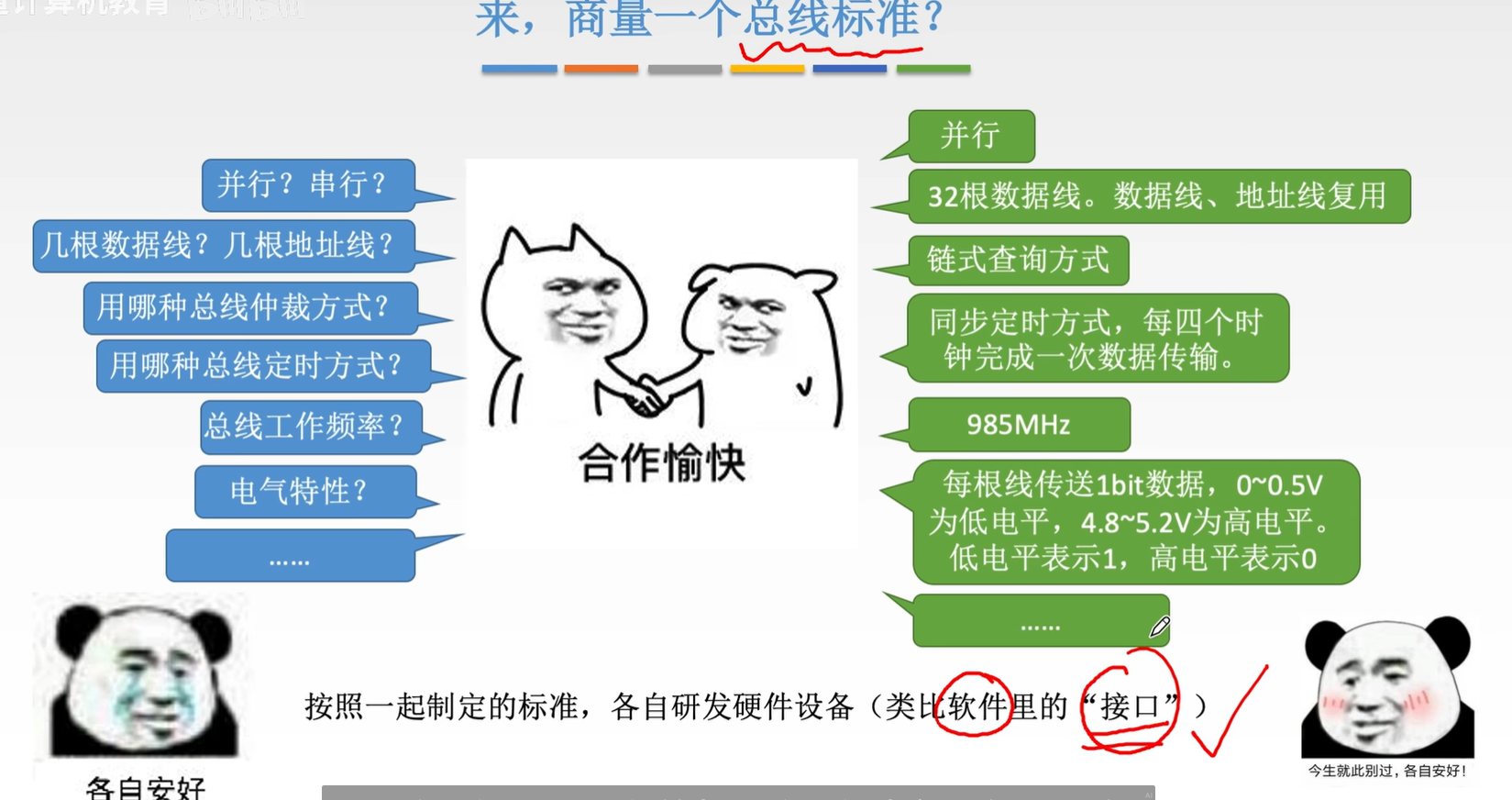

image-20250611164941214

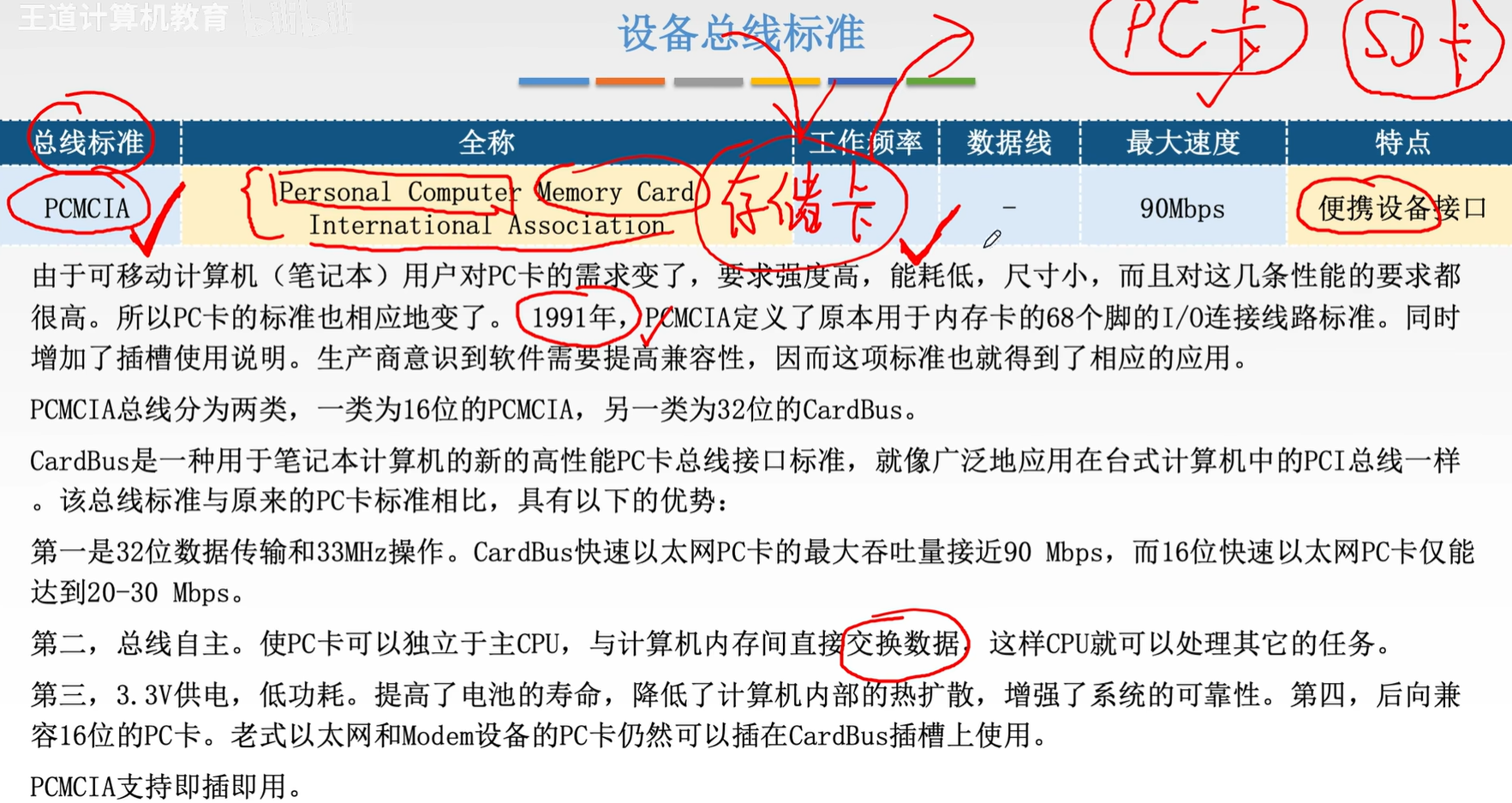

image-20250611165105314

image-20250611165226086

image-20250611165332084

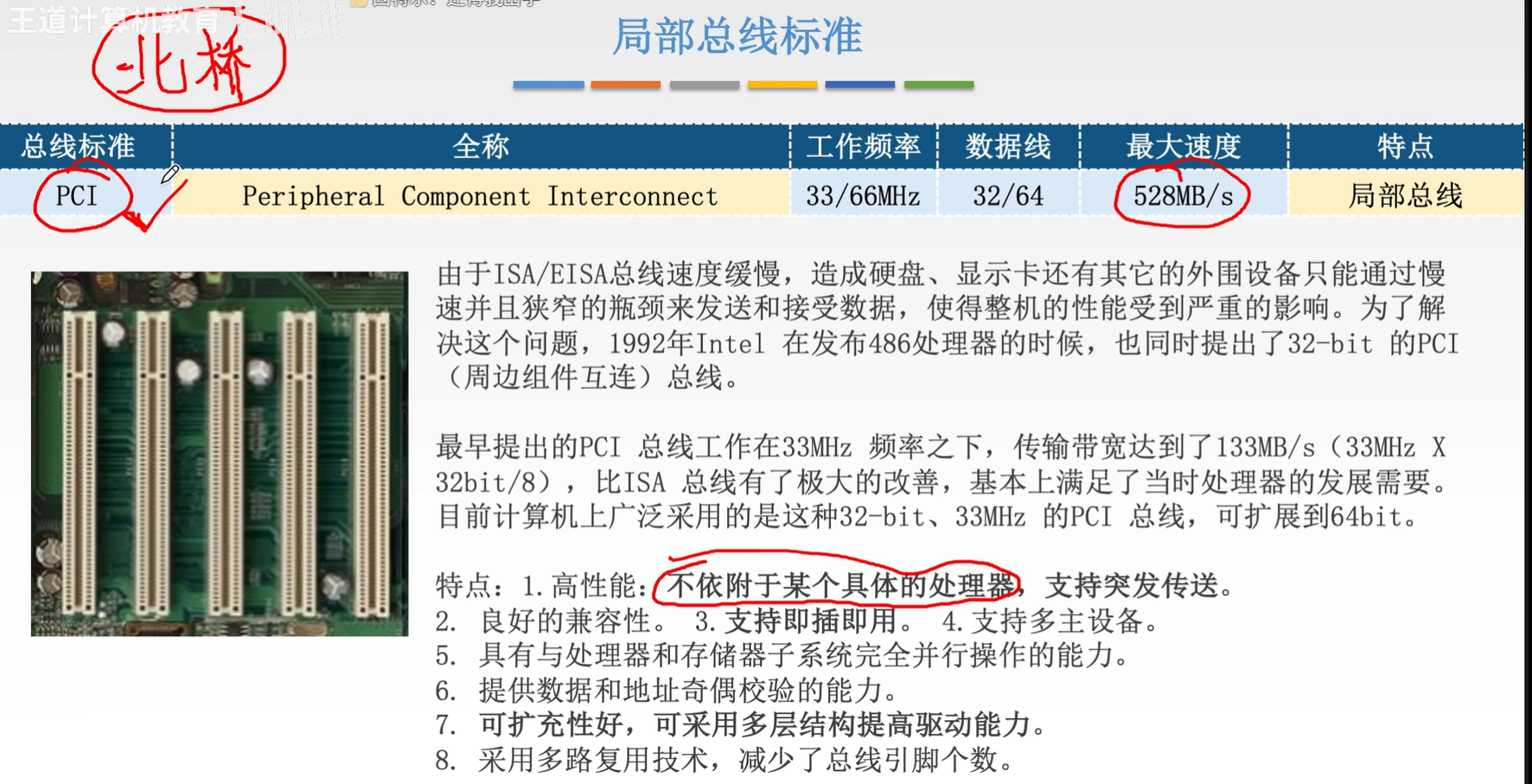

image-20250611165355356

image-20250611165457783

image-20250611165512559

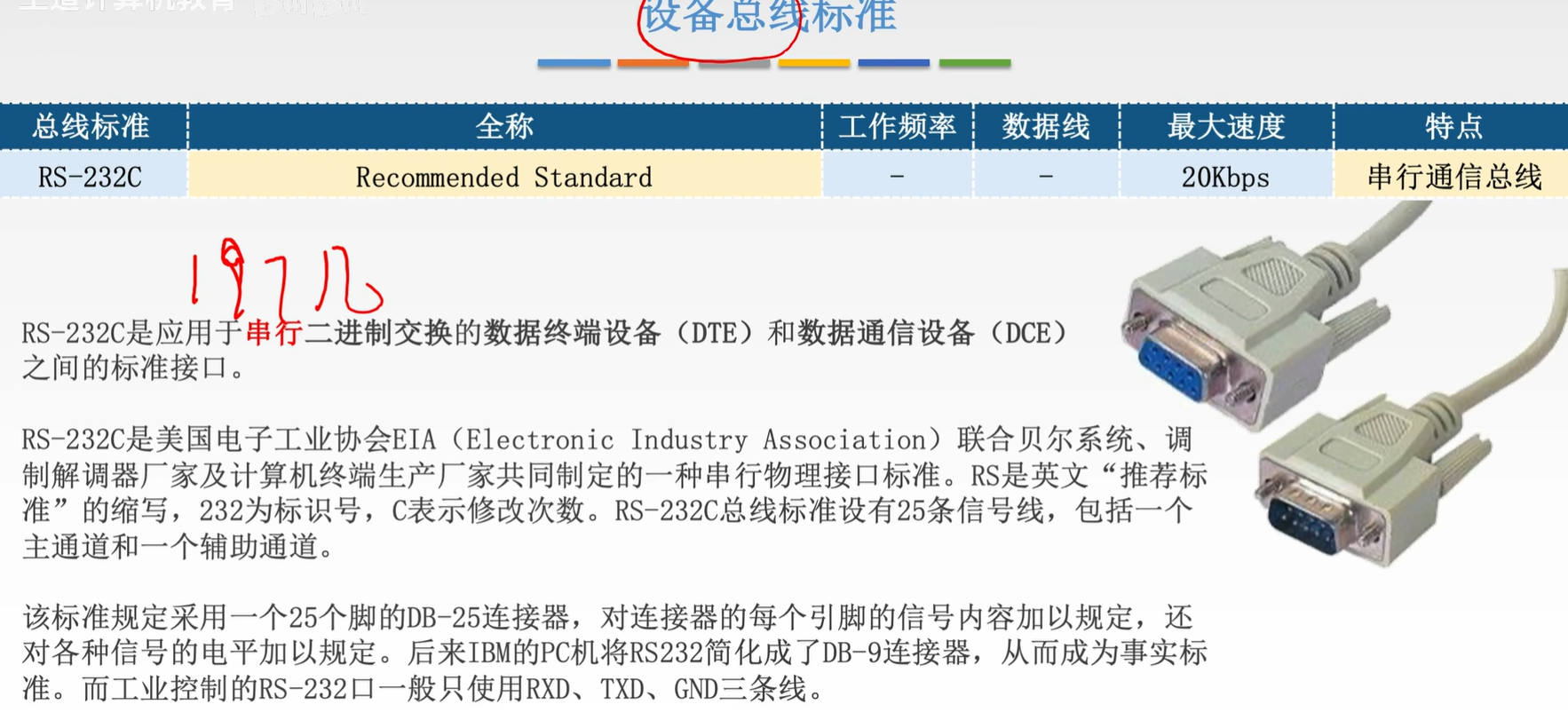

image-20250611165654198
